دوربین پرسرعت می تواند با تشخیص بصری قطعات با قطر کمتر از 10 میلی متر روبرو شود.

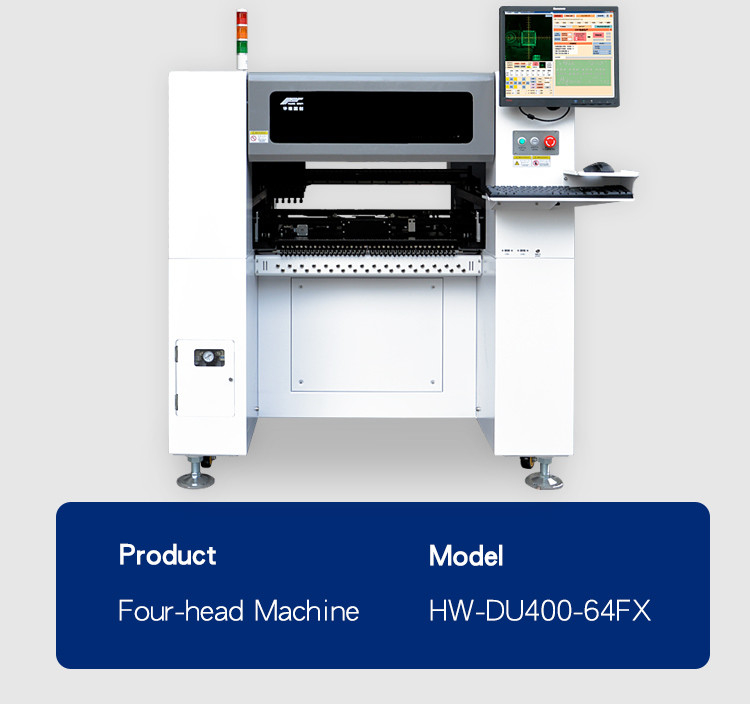

HW-DU400-64F محبوب ترین مدل ما با ویژن است.HW-DU400-64F ویژگی‌های پیشرفته‌ای را با سطح کاری 360 میلی‌متر در 600 میلی‌متر، 64 موقعیت تک تغذیه (تا 120 فیدر با استفاده از فیدرهای بانکی) ارائه می‌کند که در آن راه‌اندازی سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.

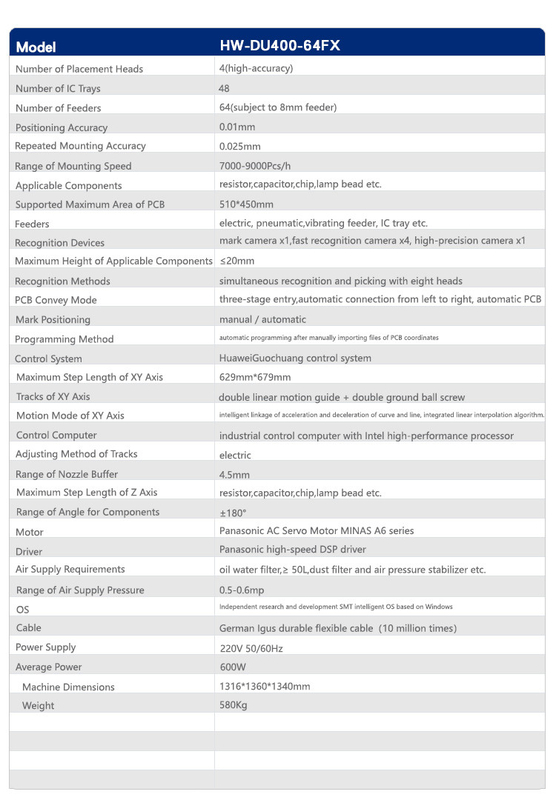

ویژگی های سیستم
* بالاترین کیفیت با پیشرفته ترین تجهیزات با راه حلی مقرون به صرفه
* نرخ قرار دادن تا 10000 cph
* طیف گسترده ای از قطعات از جمله 0201، 0402، LED، BGA، QFN را با دقت قرار می دهد.
* ارتفاع قطعات در دسترس: 20 میلی متر
1. ایستگاه های مواد 120 عدد - می تواند نیازهای نصب مواد مختلف و مشخصات و بسته های مختلف محصول را برآورده کند.
1) ایستگاه های مواد 120 عددی 8 میلی متری از تغذیه کننده برقی NXT، فیدر برقی 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری و 44 میلی متری NXT، فیدر لرزش و سینی های آی سی پشتیبانی می کنند.
2) مشخصات پلت فرم الکتریکی NXT: فیدر الکتریکی NXT 8mm-44mm، تغذیه پایدار فیدر الکتریکی، دقت بالا، عمر طولانی.
2. 8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
3. راندمان جامع 20000pcs/h و حداکثر راندمان 26000pcs/h است.
1) سرعت نصب اجزای مختلف (مقاومت، ظرفیت، تراشه) 20000 عدد در ساعت.
2) فقط ظرفیت خازنی یا مقاومت یا سرعت نصب لامپ LED 26000pcs/h است.
4. دوربین های 8 عددی با سرعت بالا، 2 عددی دوربین های با کیفیت بالا -- برای رفع نیازهای تشخیص بصری اجزای مختلف.
1) دوربین پرسرعت می تواند با تشخیص بصری قطعات با قطر کمتر از 10 میلی متر، از جمله مقاومت، ظرفیت، مهره لامپ، ترانزیستورها، دیودها و غیره مواجه شود.
5. مقاومت و ظرفیت بالای 0201، تراشه پین 0.3mm.
1) از فیدر الکتریکی برای برآوردن نیازهای نصب اجزای 0201 استفاده کنید.
2) دوربین با وضوح بالا با دید دقیق می تواند نیازهای نصب تراشه QPF، BGA، QFP و غیره را برآورده کند.
6. PCB با ضخامت کمتر از 3 میلی متر، 340 * 560 میلی متر.
1) پشتیبانی از PCB با ضخامت 1 میلی متر-3 میلی متر.
اجزاء
کمک سیستم بینایی HW امکان قرار دادن دقیق 0201، BGA، QFN، QFP، LED و طیف وسیعی از تقریباً تمام اجزای SMT را می دهد.
سیستم چشم انداز
برنامه ریزی سیستم های انتخاب و مکان ویژن سری HW برای همه اپراتورها آسان است، هوشمند و سریع کار می کند.
فیدرها
فیدر پنوماتیک یاماها و فیدر الکتریکی مورد استفاده قرار گرفت، اندازه‌های 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متری، 24 میلی‌متری، 32 میلی‌متری و 44 میلی‌متری را شامل می‌شود.
