تامین کننده حرفه ای SMT شش سر SMT SMD LED ماشین انتخاب و مکان برای خط تولید SMT
HW-DU800-96F محبوب ترین مدل ما با ویژن است.HW-DU800-96F ویژگی‌های پیشرفته‌ای را با سطح کاری 400 میلی‌متر در 700 میلی‌متر، 96 موقعیت تک فیدر (تا 120 فیدر با استفاده از فیدرهای بانکی) ارائه می‌کند که در آن راه‌اندازی سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
ویژگی های سیستم
* بالاترین کیفیت با پیشرفته ترین تجهیزات با راه حلی مقرون به صرفه
* نرخ قرار دادن تا 13000 cph
* طیف گسترده ای از قطعات از جمله 0201، 0402، LED، BGA، QFN را با دقت قرار می دهد.
اجزاء

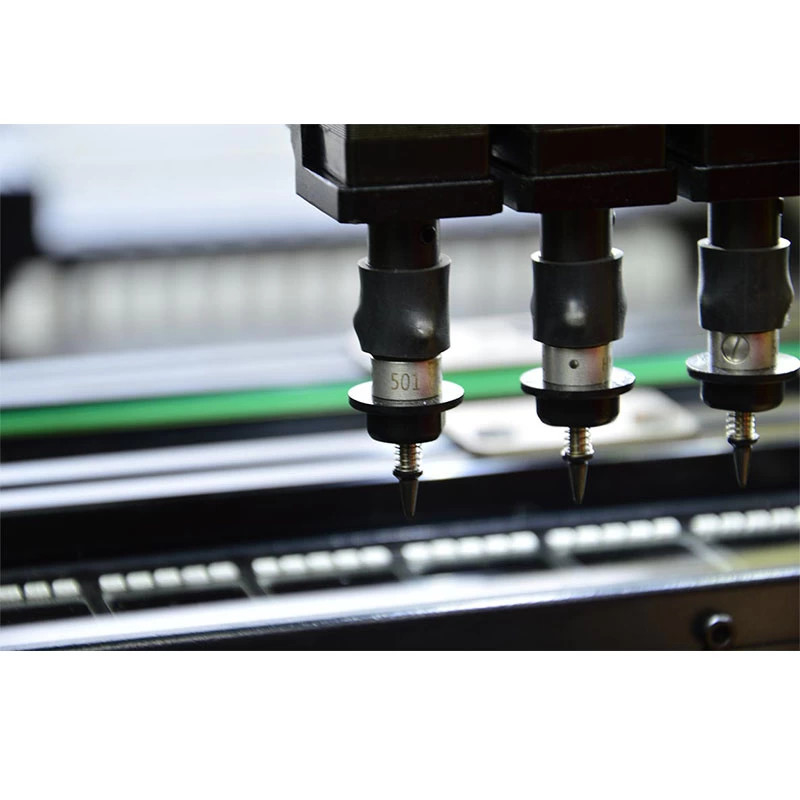

کمک سیستم بینایی HW امکان قرار دادن دقیق 0201، BGA، QFN، QFP، LED و طیف وسیعی از تقریباً تمام اجزای SMT را می دهد.
سیستم چشم انداز
برنامه ریزی سیستم های انتخاب و مکان ویژن سری HW برای همه اپراتورها آسان است، هوشمند و سریع کار می کند.
فیدرها
فیدر برقی NXT مورد استفاده قرار گرفت، اندازه هایی شامل 8 میلی متر، 12 میلی متر، 16 میلی متر، 24 میلی متر، 32 میلی متر و 44 میلی متر.
|
تعداد فیدر
|
50
|
|
تعداد سینی آی سی
|
6
|
|
تعداد دوربین ها
|
6
|
|
تعداد سرها
|
4
|
|
توان متوسط
|
400 وات
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
محدوده بافر نازل مکش
|
4.5 میلی متر
|
|
منبع تغذیه
|
220 ولت، 50/60 هرتز
|
|
هوای فشرده
|
0.5-0.6Mpa
|
|
موتور محرک
|
سروو موتور پاناسونیک
|
|
منبع خلاء نازل مکش
|
مولد خلاء روشن و خاموش با سرعت بالا با خلاء شکن
|
|
حداکثر مساحت برد مدار
|
600x455mm
|
|
حداکثر محدوده سفر در محور Z
|
20 میلی متر
|
|
تغذیه کننده نوار
|
8، 12، 16، 24 میلی متر و مکش ارتعاشی (تراشه لوله نصب)
|
|
حداکثر سرعت نصب
|
7000Pcs/H
|
|
میانگین سرعت نصب مقاومت واقعی نصب
|
8000Pcs/H
|
|
ریل راهنما درایو XYZ
|
ریل راهنمای خطی بارگیری مجدد با دقت بالا TBI
|
|
سیستم درایو حرکت
|
درایو DSP پرسرعت پاناسونیک
|
|
سیستم عامل
|
سیستم عامل تمام اتوماتیک نصب کننده تراشه به طور مستقل توسط Huawei Guochuang بر اساس ویندوز توسعه یافته است
سیستم عامل و از ویندوز xp پشتیبانی می کند
سیستم عامل win7
|
|
زاویه عنصر
|
0-360 درجه، چرخش همزمان در حین حرکت
|
|
حالت عملیات X/Y
|
منحنی هوشمند پیوند شتاب و کاهش شتاب خطی
|
|
علامت گذاری موقعیت نقطه
|
تمام اتوماتیک (نقطه MARK را می توان به دلخواه تنظیم کرد)
|
|
دزدگیر هوشمند
|
تصحیح خودکار، پر کردن خودکار، هشدار کمبود تغذیه
|
|
حالت ورود صفحه
|
اتصال خودکار از چپ به راست در تک بخش موقعیت یابی انتقال خودکار PCB./ موقعیت یابی پیستون
تغذیه صفحه دستی
|
|
نمایش بصری
|
صفحه نمایش کنترل صنعتی 17 اینچی، 4:3، وضوح: 1280x1024
|
|
تعداد دوربین های تشخیص
|
یک دوربین تشخیص مارک، چهار دوربین تشخیص سریع و یک دوربین تشخیص دقیق
|
|
دامنه نصب تطبیقی
|
سازگار با 0201، 0402، 0603، 0805، 1206، دیود، صوتی، SOT، QFP در 40*40 میلی متر و فاصله پین ≥0.3 میلی متر
(فاصله مرکز 0.5 میلی متر) و BGA
|
|
وزن محصول
|
280 کیلوگرم
|
|
بعد، ابعاد، اندازه
|
900X1140X1340mm
|
