تجهیزات اختلاط خودکار لحیم کاری میکسر خمیر لحیم کاری SMT دستگاه اختلاط لحیم کاری
HW-DSQ800-120F محبوب ترین مدل ما با ویژن است.HW-DSQ800-120F ویژگی‌های پیشرفته‌ای از نظر فناوری را با سطح کاری 260 میلی‌متر در 400 میلی‌متر، 120 موقعیت تک تغذیه‌کننده ارائه می‌کند که در آن نصب سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
ماشین چند منظوره پیک و pl-ace نه تنها قابل نصب است، بلکه می تواند تراشه های مدار مجتمع پیچیده را به طور دقیق نصب کند، اولین نسل از این دستگاه در سال 2015 توسعه یافت و به عنوان یک پادشاه پیشگام در خانه شناخته شد. شهرت عالی ماشین های داخلی از آن زمان به بعد.
|
تعداد فیدر
|
50
|
|
تعداد سینی آی سی
|
6
|
|
تعداد دوربین ها
|
6
|
|
تعداد سرها
|
4
|
|
توان متوسط
|
400 وات
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
محدوده بافر نازل مکش
|
4.5 میلی متر
|
|
منبع تغذیه
|
220 ولت، 50/60 هرتز
|
|
هوای فشرده
|
0.5-0.6Mpa
|
|

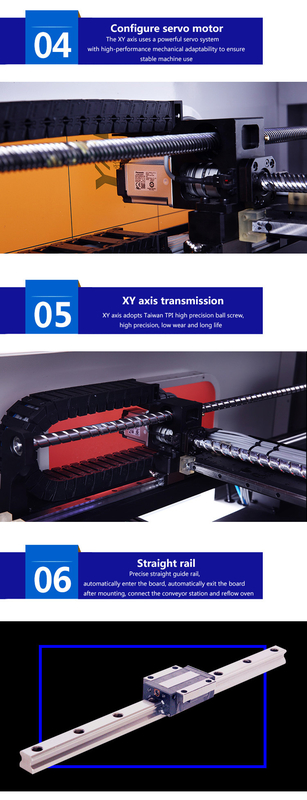

موتور محرک
|
سروو موتور پاناسونیک
|
|
منبع خلاء نازل مکش
|
مولد خلاء روشن و خاموش با سرعت بالا با خلاء شکن
|
|
حداکثر مساحت برد مدار
|
600x455mm
|
|
حداکثر محدوده سفر در محور Z
|
20 میلی متر
|
|
تغذیه کننده نوار
|
8، 12، 16، 24 میلی متر و مکش ارتعاشی (تراشه لوله نصب)
|
|
حداکثر سرعت نصب
|
7000Pcs/H
|
|
میانگین سرعت نصب مقاومت واقعی نصب
|
8000Pcs/H
|
|
ریل راهنما درایو XYZ
|
ریل راهنمای خطی بارگیری مجدد با دقت بالا TBI
|
|
سیستم درایو حرکت
|
درایو DSP پرسرعت پاناسونیک
|
|
سیستم عامل
|
سیستم عامل تمام اتوماتیک نصب کننده تراشه به طور مستقل توسط Huawei Guochuang بر اساس ویندوز توسعه یافته است
سیستم عامل و از ویندوز xp پشتیبانی می کند
سیستم عامل win7
|
|
زاویه عنصر
|
0-360 درجه، چرخش همزمان در حین حرکت
|
|
حالت عملیات X/Y
|
منحنی هوشمند پیوند شتاب و کاهش شتاب خطی
|
|
علامت گذاری موقعیت نقطه
|
تمام اتوماتیک (نقطه MARK را می توان به دلخواه تنظیم کرد)
|
|
دزدگیر هوشمند
|
تصحیح خودکار، پر کردن خودکار، هشدار کمبود تغذیه
|
|
حالت ورود صفحه
|
اتصال خودکار از چپ به راست در تک بخش موقعیت یابی انتقال خودکار PCB./ موقعیت یابی پیستون
تغذیه صفحه دستی
|
|
نمایش بصری
|
صفحه نمایش کنترل صنعتی 17 اینچی، 4:3، وضوح: 1280x1024
|
|
تعداد دوربین های تشخیص
|
یک دوربین تشخیص مارک، چهار دوربین تشخیص سریع و یک دوربین تشخیص دقیق
|
|
دامنه نصب تطبیقی
|
سازگار با 0201، 0402، 0603، 0805، 1206، دیود، صوتی، SOT، QFP در 40*40 میلی متر و فاصله پین ≥0.3 میلی متر
(فاصله مرکز 0.5 میلی متر) و BGA
|
|
وزن محصول
|
280 کیلوگرم
|
|
بعد، ابعاد، اندازه
|
900X1140X1340mm
|
صفحه نصب تراشه PCB SMT برای فروش
porductشرح
HW-T4-44/50F محبوب ترین مدل ما با ویژن است.HW-T4-44/50F ویژگی‌های پیشرفته‌ای را با سطح کاری 260 میلی‌متر در 400 میلی‌متر، 50 موقعیت تک تغذیه (تا 120 فیدر با استفاده از فیدرهای بانکی) ارائه می‌کند که در آن راه‌اندازی سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
ویژگی های سیستم
* بالاترین کیفیت با پیشرفته ترین تجهیزات با راه حلی مقرون به صرفه
* نرخ قرار دادن تا 7000 cph
* طیف گسترده ای از قطعات از جمله 0201، 0402، LED، BGA، QFN را با دقت قرار می دهد.
| |
|
| نرخ های قرار دادن |
7000 CPH |
| دقت |
± 0.001 اینچ (0.02 میلی متر) |
| ولتاژ |
220AC |
| وزن |
280 کیلوگرم |
| ضمانتنامه |
1 سال |
| پشتیبانی کنید |
پشتیبانی ویدیویی |
| UI |
بهترین رابط کاربری گرافیکی (رابط کاربری گرافیکی) در کلاس خود با استفاده از نرم افزار مبتنی بر Windows® امکان برنامه نویسی را در چند دقیقه فراهم می کند |
| حداکثر شمارهفیدر (نوار 8 میلی متر) |
حداکثر شمارهفیدر (نوار 8 میلی متر) |
| حداکثر اندازه تخته |
260mmX400mm |
| کوچکترین قابلیت کامپوننت |
201 |
| سیستم چشم انداز |
HWGC Vision |
| فیدرهای ارتعاشی |
شل، لوله، چوب (کنترل فرکانس و دامنه) |
| |
|
کمک سیستم بینایی HW امکان قرار دادن دقیق 0201، BGA، QFN، QFP، LED و طیف وسیعی از تقریباً تمام اجزای SMT را می دهد.
اجزاء
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.
ما کتابچه راهنمای کاربر و فیلم راهنمای انگلیسی را داریم تا نحوه استفاده از دستگاه را به شما آموزش دهیم.
دفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، برای مشتریان قبلی ما اصلا سخت نیست،
حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهی CE، ISO14001 (BCC)، ISO9001 (IQNET) را گذرانده اند.
و ثبت اختراع خود را دارند.
س: گارانتی دستگاه؟
A: یک سال، سپس قطعات در گارانتی برای خریدار رایگان خواهد بود.
در صورت وجود هرگونه شک و تردید در روند کار دستگاه،
لطفا با ما تماس بگیرید.ما به موقع به شما کمک خواهیم کرد.
س: نسخه انگلیسی برای این ماشین ها؟
پاسخ: بله، و ما به طور مرتب نرم افزار را برای مشتریان به روز خواهیم کرد.
