خط تولید SMT کوچک/ماشین GP400 انتخاب و جانمایی/فر مجدد، لحیم موجی، چاپگرهای شابلون
porductشرح

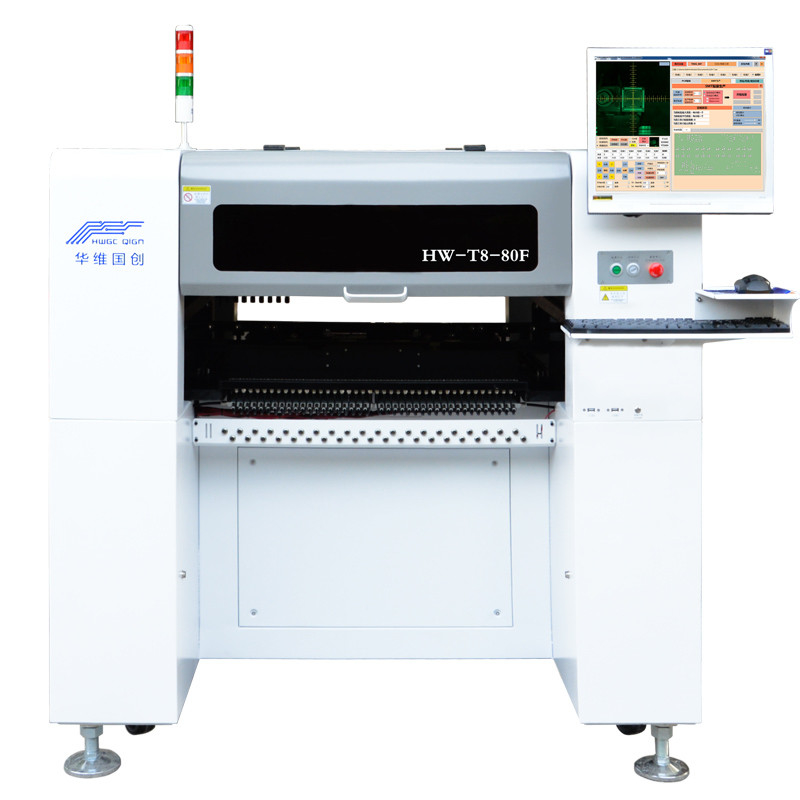

HW-T8-80F محبوب ترین مدل ما با ویژن است.HW-T4-44/50F ویژگی‌های پیشرفته‌ای را با سطح کار 380 میلی‌متر در 400 میلی‌متر، 80 موقعیت تک تغذیه (تا 120 فیدر با استفاده از فیدرهای بانکی) ارائه می‌کند که در آن راه‌اندازی سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
ویژگی های سیستم
* بالاترین کیفیت با پیشرفته ترین تجهیزات با راه حلی مقرون به صرفه
* نرخ قرار دادن تا 13000 cph
*گستره وسیعی از قطعات از جمله 0201، 0402، LED، BGA، QFN را با دقت قرار می دهد.
|
|
|
حداکثر مساحت برد مدار
|
400*200 میلی متر
|
|
تعداد سرهای نصب
|
4
|
|
حداکثر محدوده حرکتی محور Z
|
20 میلی متر
|
|
حداکثر سرعت نصب
|
9500 PCS در ساعت
|
|
میانگین نرخ نصب
|
8000 PCS در ساعت
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
محدوده بافر نازل مکش
|
4.5 میلی متر
|
|
منبع تغذیه
|
220 ولت / 110 ولت، 50 هرتز
|
|
هوای فشرده:
|
0.6-0.7 مگاپاسکال
|
|
توان متوسط
|
400 وات
|
|
حالت تشخیص
|
شناسایی همزمان چهار سر
|
|
تعداد دوربین ها
|
یک دوربین مارک، چهار دوربین پرسرعت، یک دوربین با کیفیت بالا
|
|
وزن محصول
|
210 کیلوگرم
|
|
حالت دسترسی PCB
|
دسترسی خودکار به سمت چپ و راست، از عملکرد اتصال چپ به راست دستگاه پشتیبانی می کند
|
|
تعداد سینی ها
|
تا 48 جزء تغذیه غیر تغذیه کننده پشتیبانی می شود که هر کدام می توانند مختصات خود را در محدوده نصب مشخص کنند.
|
|
سرعت پیچیده برای نصب مقاومت و تراشه
|
6000/CPH
|
|
|
0201-40 * 40 میلی متر، فاصله پین 0.3 میلی متر
|
|
تراشه (تطبیقی که از فیدر الکتریکی پشتیبانی می کند می تواند 0402,0201 را نصب کند)
|
|
تعداد فیدرها
|
50 عدد
|
|
موتور سرویس
|
سروو موتور پاناسونیک
|
