کارخانه سازنده دستگاه SMT انتخاب و مکان ساخت SMD BGA HW-T6-64F HWGC خودکار و نیمه خودکار لحیم کاری پس از نصب تراشه چاپگر
آلودر PCB اتوماتیک
دستگاه قرار دادن SMT می تواند به طور مستقیم برد PCB نهایی چاپ را روی مسیر قرار دهد تا بارگیری، هدف گیری و قرار دادن و نصب خودکار برد را انجام دهد.از چند فیدر پشتیبانی می کند: حداکثر 50 فیدر.اندازه سینی آی سی استاندارد، فیدر لوله، فیدر چوب می تواند قابل تنظیم باشد.

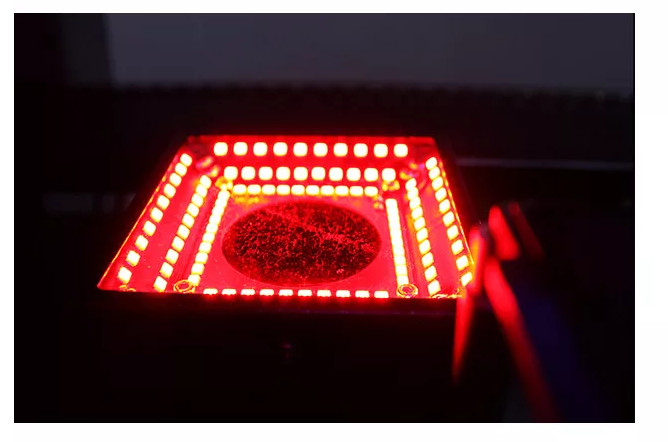

شناسایی همزمان توسطچهارمجموعه ای از دوربین ها

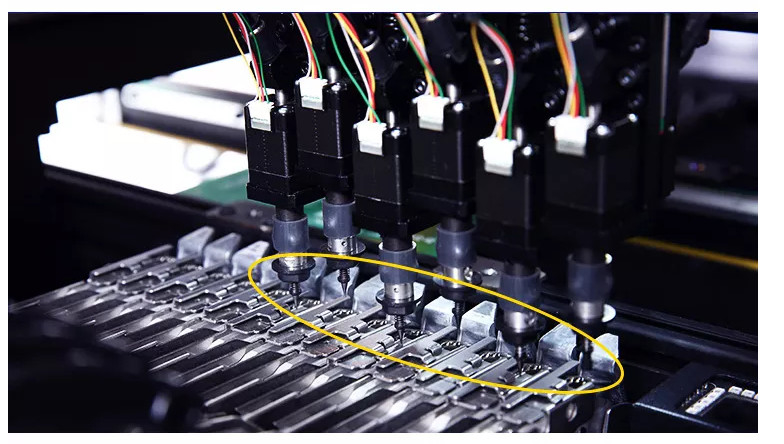

دستگاه SMT دارای 6 دوربین است: یک MARK، یک دوربین با دقت بالا و 4 دوربین پرسرعت.این می تواند شناسایی همزمان 4 سر را برای اطمینان از سرعت و دقت نصب انجام دهد.پیکربندی استاندارد 16 نازل مکش با دقت بالا JUKI است.
سیستم سروو
دستگاه قرار دادن SMT مجهز به سیستم سروو وارداتی از پاناسونیک ژاپن با دقت و پایداری بالا برای اطمینان از نصب پایدار 24 ساعته است.
زنجیر
این زنجیر کشش مقاوم در برابر فشار بالا و مقاوم در برابر سایش را اتخاذ می کند که همان نوع ماشین های وارداتی است.زنجیر کشش می تواند هزاران بار فشار اثبات را تحمل کند.

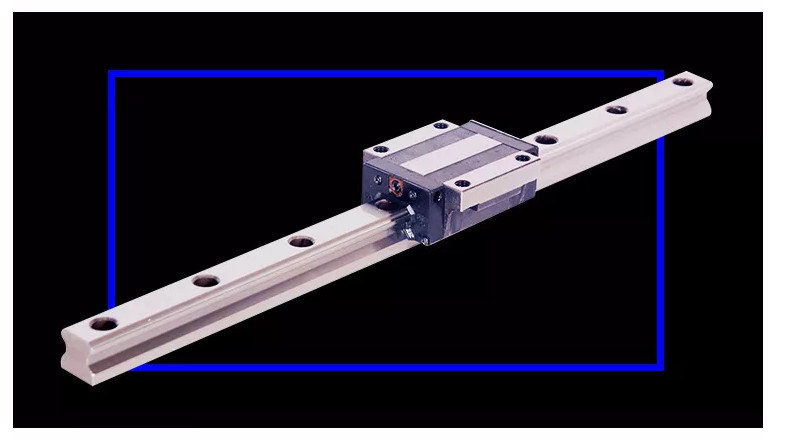

مسیر
این مسیر با دقت بالا از TBI تایوان را اتخاذ می کند که نویز کم و دقت بالایی دارد تا از دقت تراشه های BGA اطمینان حاصل شود.
نوار نقاله
این دستگاه قرار دادن SMT را می توان به طور خودکار به نوار نقاله متصل کرد که می تواند برد PCB را بدون دستیار دستی به دستگاه لحیم کاری مجدد SMT منتقل کند، بنابراین در هزینه کار صرفه جویی می شود.
پارامتر فنی:
| مشخصات | |
| تعداد فیدر | 50 |
| ریل راهنمای درایو XYZ | ریل راهنمای خط مستقیم با کار سنگین با دقت بالا |
| تعداد دوربین ها | 6 |
| تعداد سرها | 4 |
| توان متوسط | 400 وات |
| برد PCB به | برد اتوماتیک |
| راهنما | راهنمای پیچ |
| حداکثر سرعت نصب | 9500 عدد در ساعت |
| میانگین سرعت نصب مقاومت واقعی نصب | 8000 عدد در ساعت |
| برد دقت نصب | 0201-40 * 40 میلی متر، تراشه های فاصله پین 0.3 میلی متر |
| حداکثر محدوده سفر در محور Z | 20 میلی متر |
| حداکثر مساحت برد مدار | 400×200 میلی متر |
| دقت موقعیت یابی | 0.01 میلی متر |
| محدوده بافر نازل مکش | 4.5 میلی متر |
| وزن | 300 کیلوگرم |
| بعد، ابعاد، اندازه | 900*1140*900 میلی متر |
| منبع تغذیه | 220 ولت، 50/60 هرتز یا 110 ولت |
| هوای فشرده | 0.6-0.7 مگاپاسکال |
| موتور محرک | سروو موتور پاناسونیک |
| سیستم درایو حرکت | درایو DSP پرسرعت پاناسونیک |
| حالت تشخیص | تشخیص همزمان چهار سر |
| منبع خلاء نازل مکش | مولد خلاء روشن و خاموش پر سرعت با خلاء شکن |
| سیستم عامل | سیستم عامل تمام اتوماتیک نصب کننده تراشه سیستم عامل. |
| به طور مستقل توسط ما بر اساس سیستم عامل ویندوز توسعه یافته است | |
| پشتیبانی از ویندوز xp، win7 | |
| زاویه عنصر | چرخش همزمان 0-360 درجه در حین حرکت |
| حالت عملیات X/Y | منحنی هوشمند پیوند شتاب و شتاب خطی |
| علامت گذاری موقعیت نقطه | تمام اتوماتیک (نقطه MARK را می توان به دلخواه تنظیم کرد) |
| دزدگیر هوشمند | تصحیح خودکار، پر کردن خودکار، هشدار کمبود تغذیه |
| حالت ورود صفحه | اتصال خودکار از چپ به راست در بخش های تکی |
| موقعیت یابی خودکار انتقال PCB / موقعیت یابی پیستون، تغذیه صفحه دستی | |
| نمایش بصری | صفحه نمایش کنترل صنعتی 17 اینچی، 4:3، وضوح: 1280x1024 |
| تعداد دوربین های تشخیص | یک دوربین تشخیص علامت، چهار دوربین با تشخیص سریع |
| یک دوربین با تشخیص دقیق | |
| دامنه نصب تطبیقی | سازگار با 0201 0402، 0603، 0805، 1206، دیود، صوتی، SOT، QFP |
| در 40 * 40 میلی متر و فاصله پین ≥ 0.3 میلی متر | |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
