تبلیغات DSQ800-120F دستگاه انتخاب و مکان کوچک مجهز به سروو موتور +11 LED خودکار کوچک

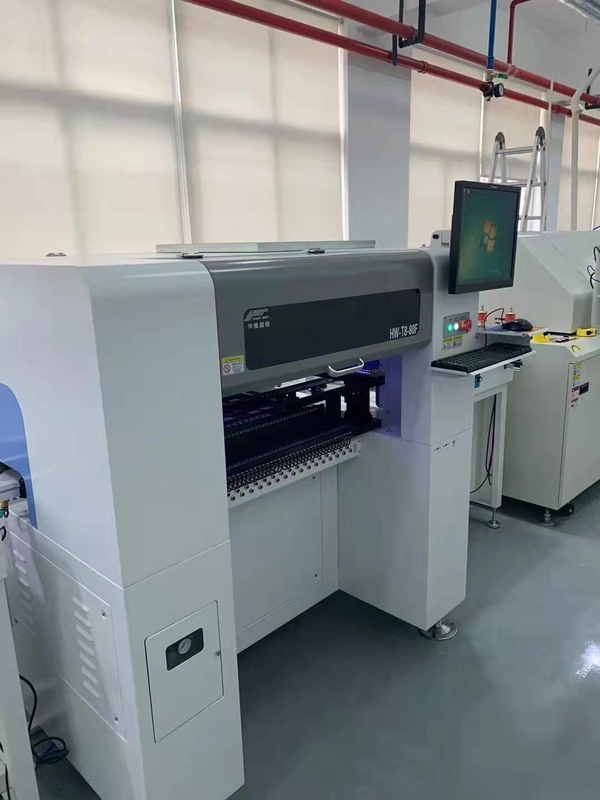

HW-DSQ800-120F محبوب ترین مدل ما با ویژن است.HW-DSQ800-120F ویژگی‌های پیشرفته‌ای از نظر فناوری را با سطح کاری 260 میلی‌متر در 400 میلی‌متر، 120 موقعیت تک تغذیه‌کننده ارائه می‌کند که در آن نصب سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
SMT Table Top Pick and Place Machine
ماشین انتخاب و قرار دادن روی نیمکت GP400
سیستم کنترل کامپیوتری
دستگاه قرار دادن SMT به طور کلی مجهز به مانیتور کامپیوتر و ماوس است.این XP و ویندوز 7 را پشتیبانی می کند. به دلیل سیستم عامل انسانی، برنامه نویسی بصری و وارد کردن فایل PCB را فعال می کند.
آلودر PCB اتوماتیک
دستگاه قرار دادن SMT می تواند به طور مستقیم برد PCB نهایی چاپ را روی مسیر قرار دهد تا بارگیری، هدف گیری و قرار دادن و نصب خودکار برد را انجام دهد.از چند فیدر پشتیبانی می کند: حداکثر 50 فیدر.اندازه سینی آی سی استاندارد، فیدر لوله، فیدر چوب می تواند قابل تنظیم باشد.
شناسایی همزمان توسطچهارمجموعه ای از دوربین ها
دستگاه SMT دارای 6 دوربین است: یک MARK، یک دوربین با دقت بالا و 4 دوربین پرسرعت.این می تواند شناسایی همزمان 4 سر را برای اطمینان از سرعت و دقت نصب انجام دهد.پیکربندی استاندارد 16 نازل مکش با دقت بالا JUKI است.
سیستم سروو
دستگاه قرار دادن SMT مجهز به سیستم سروو وارداتی از پاناسونیک ژاپن با دقت و پایداری بالا برای اطمینان از نصب پایدار 24 ساعته است.
زنجیر
این زنجیر کشش مقاوم در برابر فشار بالا و مقاوم در برابر سایش را اتخاذ می کند که همان نوع ماشین های وارداتی است.زنجیر کشش می تواند هزاران بار فشار اثبات را تحمل کند.
مسیر
این مسیر با دقت بالا از TBI تایوان را اتخاذ می کند که نویز کم و دقت بالایی دارد تا از دقت تراشه های BGA اطمینان حاصل شود.
نوار نقاله
این دستگاه قرار دادن SMT را می توان به طور خودکار به نوار نقاله متصل کرد که می تواند برد PCB را بدون دستیار دستی به دستگاه لحیم کاری مجدد SMT منتقل کند، بنابراین در هزینه کار صرفه جویی می شود.
پارامتر فنی:
| مشخصات |
| تعداد فیدر |
50 |
| ریل راهنمای درایو XYZ |
ریل راهنمای خط مستقیم با کار سنگین با دقت بالا |
| تعداد دوربین ها |
6 |
| تعداد سرها |
4 |
| توان متوسط |
400 وات |
| برد PCB به |
برد اتوماتیک |
| راهنما |
راهنمای پیچ |
| حداکثر سرعت نصب |
9500 عدد در ساعت |
| میانگین سرعت نصب مقاومت واقعی نصب |
8000 عدد در ساعت |
| برد دقت نصب |
0201-40 * 40 میلی متر، تراشه های فاصله پین 0.3 میلی متر |
| حداکثر محدوده سفر در محور Z |
20 میلی متر |
| حداکثر مساحت برد مدار |
400×200 میلی متر |
| دقت موقعیت یابی |
0.01 میلی متر |
| محدوده بافر نازل مکش |
4.5 میلی متر |
| وزن |
300 کیلوگرم |
| بعد، ابعاد، اندازه |
900*1140*900 میلی متر |
| منبع تغذیه |
220 ولت، 50/60 هرتز یا 110 ولت |
| هوای فشرده |
0.6-0.7 مگاپاسکال |
| موتور محرک |
سروو موتور پاناسونیک |
| سیستم درایو حرکت |
درایو DSP پرسرعت پاناسونیک |
| حالت تشخیص |
تشخیص همزمان چهار سر |
| منبع خلاء نازل مکش |
مولد خلاء روشن و خاموش پر سرعت با خلاء شکن |
| سیستم عامل |
سیستم عامل تمام اتوماتیک نصب کننده تراشه سیستم عامل. |
| به طور مستقل توسط ما بر اساس سیستم عامل ویندوز توسعه یافته است |
| پشتیبانی از ویندوز xp، win7 |
| زاویه عنصر |
چرخش همزمان 0-360 درجه در حین حرکت |
| حالت عملیات X/Y |
منحنی هوشمند پیوند شتاب و شتاب خطی |
| علامت گذاری موقعیت نقطه |
تمام اتوماتیک (نقطه MARK را می توان به دلخواه تنظیم کرد) |
| دزدگیر هوشمند |
تصحیح خودکار، پر کردن خودکار، هشدار کمبود تغذیه |
| حالت ورود صفحه |
اتصال خودکار از چپ به راست در بخش های تکی |
| موقعیت یابی خودکار انتقال PCB / موقعیت یابی پیستون، تغذیه صفحه دستی |
| نمایش بصری |
صفحه نمایش کنترل صنعتی 17 اینچی، 4:3، وضوح: 1280x1024 |
| تعداد دوربین های تشخیص |
یک دوربین تشخیص علامت، چهار دوربین با تشخیص سریع |
| یک دوربین با تشخیص دقیق |
| دامنه نصب تطبیقی |
سازگار با 0201 0402، 0603، 0805، 1206، دیود، صوتی، SOT، QFP |
| در 40 * 40 میلی متر و فاصله پین ≥ 0.3 میلی متر |
|
|
1) ایستگاه های مواد 120 عددی 8 میلی متری از تغذیه کننده برقی NXT، فیدر برقی 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری و 44 میلی متری NXT، فیدر لرزش و سینی های آی سی پشتیبانی می کنند.
2) مشخصات پلت فرم الکتریکی NXT: فیدر الکتریکی 8mm-44mm NXT، تغذیه پایدار فیدر الکتریکی، دقت بالا، عمر طولانی.
8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
4) می تواند نیازهای اندازه های مختلف اجزاء، مشخصات مختلف و بسته های مختلف را برآورده کند، به تنوع، قرار دادن یک بار مصرف دست یابد.
سوالات متداول
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و ویدیوی راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهی CE، ISO14001 (BCC)، ISO9001 (IQNET) را گذرانده اند و دارای حق ثبت اختراع هستند.
س: گارانتی دستگاه؟
A: یک سال، سپس قطعات در گارانتی برای خریدار رایگان خواهد بود.در صورت وجود هرگونه شک و تردید در روند عملیات
ماشین، لطفاً با ما تماس بگیرید.ما به موقع به شما کمک خواهیم کرد.
س: نسخه انگلیسی برای این ماشین ها؟
پاسخ: بله، و ما به طور مرتب نرم افزار را برای مشتریان به روز خواهیم کرد.
