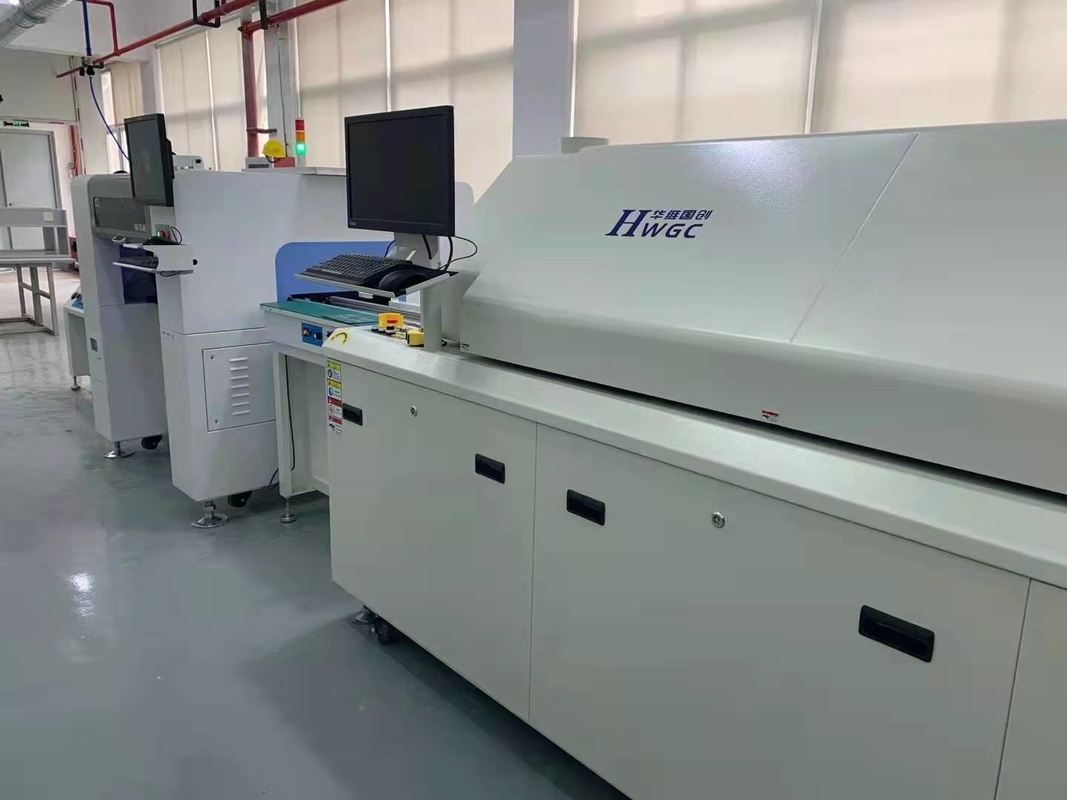

ماشین خط تولید PCB PNP SMT550 HWGC T4 SMT ماشین انتخاب و مکان

1. ایستگاه های مواد 120 عدد - می تواند نیازهای نصب مواد مختلف و مشخصات و بسته های مختلف محصول را برآورده کند.

1) ایستگاه های مواد 120 عددی 8 میلی متری از تغذیه کننده برقی NXT، فیدر برقی 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری و 44 میلی متری NXT، فیدر لرزش و سینی های آی سی پشتیبانی می کنند.

2) مشخصات پلت فرم الکتریکی NXT: فیدر الکتریکی 8mm-44mm NXT، تغذیه پایدار فیدر الکتریکی، دقت بالا، عمر طولانی.

2. 8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.

1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.

2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.

3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.

4) می تواند نیازهای اندازه های مختلف اجزاء، مشخصات مختلف و بسته های مختلف را برآورده کند، به تنوع، قرار دادن یک بار مصرف دست یابد.

3. راندمان جامع 20000pcs/h و حداکثر راندمان 26000pcs/h است.

1) سرعت نصب اجزای مختلف (مقاومت، ظرفیت، تراشه) 20000 عدد در ساعت.

2) فقط ظرفیت خازنی یا مقاومت یا سرعت نصب لامپ LED 26000pcs/h است.

4. دوربین های 8 عددی با سرعت بالا، 2 عددی دوربین های با کیفیت بالا -- برای رفع نیازهای تشخیص بصری اجزای مختلف.

1) دوربین پرسرعت می تواند با تشخیص بصری قطعات با قطر کمتر از 10 میلی متر، از جمله مقاومت، ظرفیت، مهره لامپ، ترانزیستورها، دیودها و غیره مواجه شود.

2) دوربین با کیفیت بالا می تواند تشخیص بصری اجزای با قطر کمتر از 35 میلی متر، عمدتاً شامل تراشه ها، پین ها، ماژول ها و غیره را برآورده کند.

5. مقاومت و ظرفیت بالای 0201، تراشه پین ​​0.3mm.

1) از فیدر الکتریکی برای برآوردن نیازهای نصب اجزای 0201 استفاده کنید.

2) دوربین با وضوح بالا با دید دقیق می تواند نیازهای نصب تراشه QPF، BGA، QFP و غیره را برآورده کند.

6. PCB با ضخامت کمتر از 3 میلی متر، 340 * 560 میلی متر.

1) پشتیبانی از PCB با ضخامت 1 میلی متر-3 میلی متر.

2) پشتیبانی حداقل عرض 50 میلی متر، حداکثر عرض 560 میلی متر PCB، طول 340 میلی متر PCB.
