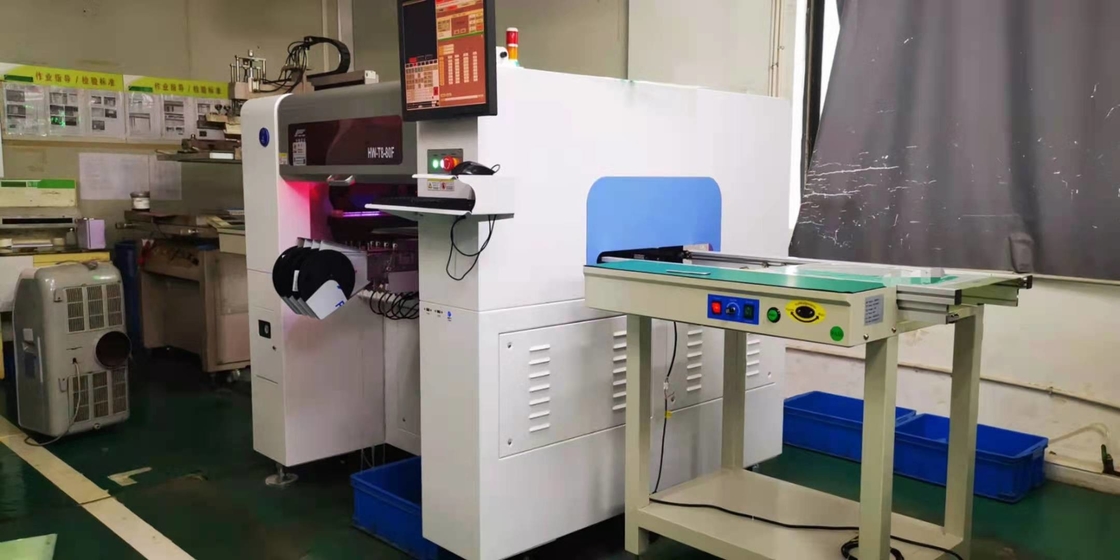

دستگاه انتخاب و مکان SMT راه حل نهایی برای نیازهای مونتاژ y است
4 گروه سر نصب مستقل - 4 گروه سر نصب با نازل های مختلف توزیع شده است که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
4) می تواند نیازهای اندازه های مختلف اجزاء، مشخصات مختلف و بسته های مختلف را برآورده کند، به تنوع، قرار دادن یک بار مصرف دست یابد.
دستگاه دمیدن بطری PET نیمه اتوماتیک دستگاه ساخت بطری دستگاه قالب گیری بطری دستگاه ساخت بطری PET برای تولید ظروف و بطری های پلاستیکی PET در همه اشکال مناسب است.
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
فیدر برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang 2021
|
|
حداکثر طول گام محور XY
|
423mm*734mm(چپ)423mm*734mm(راست)
|
|
مسیرهای محور XY
|
چهار حرکت خطی + چهار پیچ توپ
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|
موتور
|
سرو موتور پاناسونیک AC سری MINAS A6
|
|
راننده
|
درایور DSP پرسرعت پاناسونیک
|
|
الزامات تامین هوا
|
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
|
سوالات متداول
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و فیلم راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهینامه CE، ISO14001 (BCC)، ISO9001 (IQNET) را دریافت کرده اند و دارای حق ثبت اختراع هستند.
8. بهره وری انرژی
دستگاه SMT از نظر انرژی کارآمد است و برای صرفه جویی در مصرف انرژی و کاهش انتشار کربن طراحی شده است.این دستگاه مجهز به فناوری صرفه جویی در مصرف انرژی است، مانند خاموش شدن خودکار دستگاه های بیکار، کاهش مصرف انرژی و در عین حال افزایش طول عمر دستگاه.
9. تعمیر و نگهداری
تعمیر و نگهداری دستگاه SMT به دلیل طراحی عالی و رابط کاربری عالی آن آسان است.دستگاه دارای عملکرد خود تشخیصی و کالیبراسیون خودکار است که تشخیص و رفع سریع مشکلات را آسان می کند.علاوه بر این، نرم افزار دستگاه به طور خودکار به روز می شود و اطمینان حاصل می کند که همیشه از آخرین برنامه های موجود استفاده می کند.
10. مقرون به صرفه بودن
دستگاه HuaWei GuoChuang SMT با در نظر گرفتن مقرون به صرفه بودن طراحی شده است.راندمان و دقت بالای دستگاه راه‌حلی کم‌هزینه برای تولیدکنندگان الکترونیکی ارائه می‌کند که هزینه‌های مونتاژ را کاهش می‌دهد و سود را افزایش می‌دهد.
11. کارایی
دستگاه HuaWei GuoChuang SMT برای کارایی بهینه طراحی شده است و به تولیدکنندگان الکترونیک مونتاژ با سرعت و دقت بالا را ارائه می دهد.این دستگاه مجهز به طیف گسترده ای از ویژگی های پیشرفته است که آن را قادر می سازد وظایف مختلف مونتاژ را انجام دهد و آن را به راه حل ایده آل برای تولید الکترونیکی با حجم بالا تبدیل می کند.
12. دقت
فناوری پیشرفته دستگاه SMT مونتاژ با دقت بالایی را برای قطعات مختلف الکترونیکی فراهم می کند و نتایج قابل اعتماد و سازگار را تضمین می کند.قابلیت قرارگیری با سرعت بالا و دقت عالی آن را به گزینه ای عالی برای محیط های تولیدی پر تقاضا تبدیل می کند.
13. تطبیق پذیری
دستگاه HuaWei GuoChuang SMT یک دستگاه همه کاره و انعطاف پذیر است که می تواند طیف گسترده ای از وظایف مونتاژ را انجام دهد.این می تواند اندازه ها و شکل های مختلف PCB، انواع مختلف قطعات الکترونیکی را در خود جای دهد و نیازهای مختلف مونتاژ را انجام دهد.
14. سرعت
فناوری پیشرفته دستگاه SMT مونتاژ قطعات الکترونیکی با سرعت بالا را فراهم می کند و به سازندگان اجازه می دهد تا به بهره وری بالا و زمان مونتاژ سریع دست یابند.سرعت قرارگیری دستگاه تا 30000 CPH زمان مونتاژ را به طور قابل توجهی کاهش می دهد، زمان خرابی را به حداقل می رساند و بهره وری را به حداکثر می رساند.
15. کیفیت
دستگاه HuaWei GuoChuang SMT به لطف ابزارهای بازرسی پیشرفته، موقعیت یابی دقیق و قابلیت های لحیم کاری، مونتاژ الکترونیکی با کیفیت بالایی را ارائه می دهد.سیستم های بازرسی داخلی دستگاه اطمینان حاصل می کند که قطعات الکترونیکی به درستی قرار گرفته و لحیم شده اند، نقص ها را به حداقل می رساند و کیفیت محصول را بهبود می بخشد.
16. قابلیت اطمینان
دستگاه SMT یک قطعه تجهیزات قابل اعتماد است که برای استفاده مداوم در محیط های تولیدی سخت طراحی شده است.ساختار بادوام و مستحکم آن تضمین می کند که برای مدت طولانی به طور موثر عمل کند.
17. کاربر پسند
رابط کاربری این دستگاه به خوبی طراحی شده است که راه اندازی و اجرای آن را برای اپراتورها آسان می کند.رابط بصری دسترسی به تمام ویژگی‌های دستگاه را فراهم می‌کند و امکان کارکرد و تنظیم آسان را فراهم می‌کند.
18. دقت
فناوری پیشرفته HuaWei GuoChuang SMT Machine مونتاژ با دقت بالایی را فراهم می کند و کیفیت و ثبات بی عیب و نقص را تضمین می کند.سیستم های بازرسی پیشرفته آن خطاها را در محل قرار دادن و لحیم کاری تشخیص می دهند و به طور قابل توجهی عیوب را به حداقل می رسانند و کیفیت محصول را افزایش می دهند.
19. نوآوری
دستگاه SMT یک قطعه نوآورانه از تجهیزات است که دارای فناوری پیشرفته است.ویژگی های پیشرفته آن، مانند کالیبراسیون خودکار و تشخیص خودکار، همراه با سرعت و دقت بالا، آن را به یک پیشرو در صنعت در مونتاژ الکترونیکی تبدیل کرده است.
20. سرمایه گذاری
سرمایه گذاری در دستگاه HuaWei GuoChuang SMT یک انتخاب هوشمندانه برای تولید کنندگان الکترونیک است.ساخت و ساز عالی، فناوری پیشرفته و بهره وری انرژی، بازگشت سرمایه عالی را ارائه می دهد، هزینه های مونتاژ را کاهش می دهد و در عین حال بهره وری و کیفیت محصول را به حداکثر می رساند.
