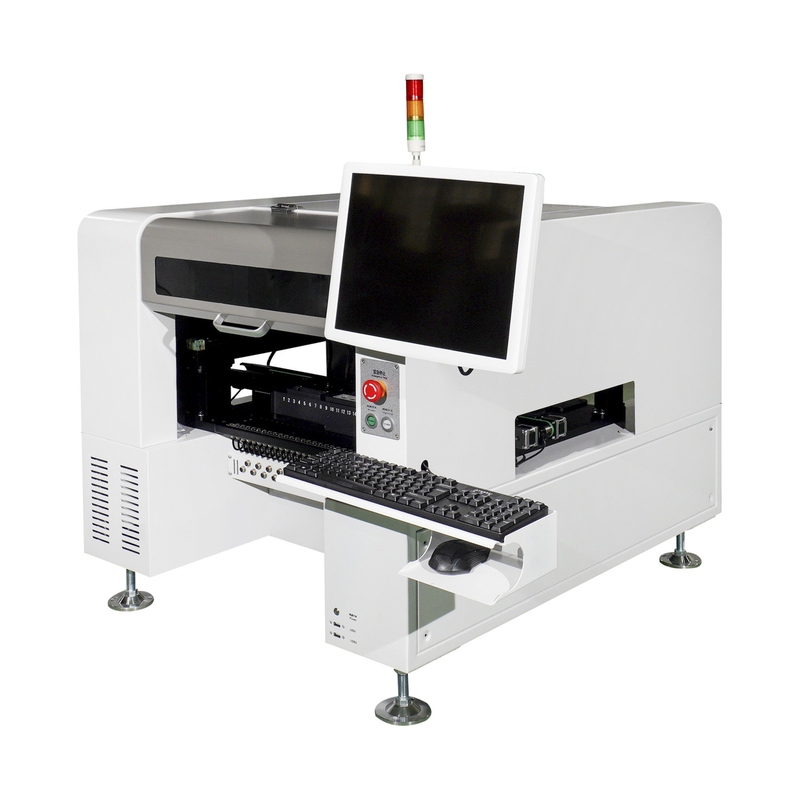

Pcb Assembly Smt Table Top Pick And Place Machine

Pcb Assembly Smt Table Top Pick And Place Machine

محصولات - PCB Pick And Place Machine
  • برجسته

    دستگاه انتخاب و قرار دادن روی میز smt

    ,

    دستگاه انتخاب و جایگذاری میز مونتاژ pcb

    ,

    دستگاه انتخاب و مکان رومیزی smt

  • چشم انداز خاموش است
    26000 عدد در ساعت
  • نام
    Pcb Assembly Smt Table Top Pick And Place Machine
  • تعداد سر
    8
  • تعداد فیدر
    120
  • نرم افزار
    انگلیسی
  • تعداد دوربین
    11
  • محل منبع
    چین
  • نام تجاری
    HWGC
  • شماره مدل
    HW-DSQ800-120F
  • مقدار حداقل تعداد سفارش
    1
  • قیمت
    24500-24800$
  • زمان تحویل
    8 روز کاری
  • شرایط پرداخت
    T/T

Pcb Assembly Smt Table Top Pick And Place Machine

  • Pcb Assembly Smt Table Top Pick And Place Machine
  • Pcb Assembly Smt Table Top Pick And Place Machine
دریافت قیمت اکنون تماس بگیرید

برای ارائه عملکرد دقیق، سریع و قابل اعتماد به ماشین انتخاب و مکان SMT اعتماد کنید

HWGC سرعت بالا HW-DSQ800-120F دستگاه انتخاب و جاسازی مونتاژ تولید PCB Smt چسبانده شده دستگاه 0201 BGA smt aoi

8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.


1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.

2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.

3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.



اجزای قابل اجرا
مقاومت.خازن.تراشه.مهره لامپ و غیره
فیدرها
فیدر برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
دستگاه های تشخیص
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
حداکثر ارتفاع اجزای قابل اجرا
≤20 میلی متر
روش های تشخیص
شناسایی و چیدن همزمان با هشت سر
حالت انتقال PCB
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
علامت گذاری موقعیت
دستی / اتوماتیک
روش برنامه نویسی
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
سیستم کنترل
سیستم کنترل HuaweiGuochuang 2021
حداکثر طول گام محور XY
423mm*734mm(چپ)423mm*734mm(راست)
موتور
سرو موتور پاناسونیک AC سری MINAS A6
راننده
درایور DSP پرسرعت پاناسونیک
الزامات تامین هوا
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
نمایشگر دید
صفحه نمایش کنترل صنعتی 17 اینچی
کابل
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
منبع تغذیه
220 ولت 50/60 هرتز
توان متوسط
1500 وات
ابعاد ماشین
1740*1360*1440 میلی متر
وزن
1100 کیلوگرم





1. معرفی محصول: Huawei Guochuang SMT Machine

دستگاه HuaWei GuoChuang SMT یک دستگاه پیشرفته با تکنولوژی نصب سطحی است که برای ارائه کارایی، دقت و قابلیت اطمینان بالا طراحی شده است.کیفیت برتر و فناوری پیشرفته آن را به انتخابی عالی برای تولیدکنندگان الکترونیکی تبدیل می کند که به دنبال دستگاه قدرتمند SMT برای رفع نیازهای تولید خود هستند.

2. مدل

دستگاه SMT بسته به نیازهای خاص کاربران در مدل های مختلفی عرضه می شود.پرکاربردترین مدل ها عبارتند از HWP350، HWP520 و HWP650.تمامی مدل ها برای رفع نیازهای تولیدی شرکت های تولید کننده الکترونیک طراحی شده اند.

3. مزایا

دستگاه HuaWei GuoChuang SMT دارای مزایای بسیاری نسبت به سایر دستگاه های مشابه در بازار است.این شامل:

- دقت و دقت بالا
- سرعت و کارایی در عملیات
- سازگاری با طیف وسیعی از قطعات الکترونیکی
- تطبیق پذیری در پردازش اندازه ها و اشکال مختلف PCB
- نرم افزار پیشرفته برای بهره برداری و نگهداری آسان
- کالیبراسیون و تنظیم آسان
- بادوام و قابل اعتماد برای استفاده مداوم

4. برنامه های کاربردی

دستگاه SMT به طور گسترده در صنایع تولید الکترونیک برای کاربردهای مختلف از جمله:

- مجموعه روشنایی LED
- مونتاژ محصولات الکترونیکی
- دستگاه های مخابراتی
- الکترونیک خودرو
- تجهیزات پزشکی
- لوازم الکترونیکی مصرفی
- هوافضا و دفاع

5. مونتاژ PCB

دستگاه HuaWei GuoChuang SMT برای انجام طیف گسترده ای از وظایف مونتاژ PCB طراحی شده است.این امکان نصب با سرعت بالا قطعات SMD مانند مقاومت ها، خازن ها، آی سی ها و LED ها را بر روی PCB ها فراهم می کند.این دستگاه همچنین امکان قرارگیری دقیق، بازرسی و لحیم کاری قطعات را فراهم می کند و نتایج مونتاژ با کیفیت بالا را تضمین می کند.

6. کنترل کیفیت

دستگاه SMT مجهز به ابزارهای بازرسی پیشرفته مانند سیستم های AOI و SPI برای اطمینان از کیفیت مونتاژ الکترونیکی است.این دستگاه همچنین دارای یک سیستم دوربین داخلی برای نظارت در زمان واقعی و تشخیص خودکار خطا در طول فرآیند مونتاژ است.





سوالات متداول

س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و فیلم راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.

س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.

س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهینامه CE، ISO14001 (BCC)، ISO9001 (IQNET) را دریافت کرده اند و دارای حق ثبت اختراع هستند.
