فناوری پیشرفته SMT قرار دادن قطعات را هر بار تضمین می کند.
HWGC سرعت بالا HW-DSQ800-120F دستگاه انتخاب و جاسازی مونتاژ تولید PCB Smt چسبانده شده دستگاه 0201 BGA smt aoi
8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
فیدر برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang 2021
|
|
حداکثر طول گام محور XY
|
423mm*734mm(چپ)423mm*734mm(راست)
|
|
مسیرهای محور XY
|
چهار حرکت خطی + چهار پیچ زمین
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|

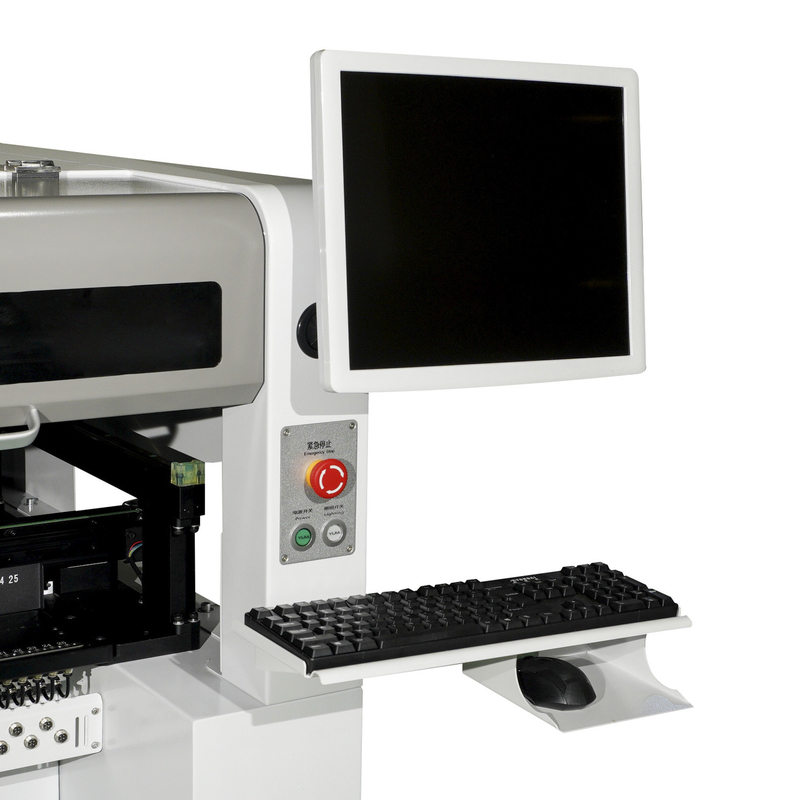

نمایشگر دید
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
|
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
|
1500 وات
|
|
ابعاد ماشین
|
1740*1360*1440 میلی متر
|
|
وزن
|
1100 کیلوگرم
|
1. معرفی محصول: Huawei Guochuang SMT Machine
دستگاه HuaWei GuoChuang SMT یک دستگاه پیشرفته با تکنولوژی نصب سطحی است که برای ارائه کارایی، دقت و قابلیت اطمینان بالا طراحی شده است.کیفیت برتر و فناوری پیشرفته آن را به انتخابی عالی برای تولیدکنندگان الکترونیکی تبدیل می کند که به دنبال دستگاه قدرتمند SMT برای رفع نیازهای تولید خود هستند.
2. مدل
دستگاه SMT بسته به نیازهای خاص کاربران در مدل های مختلفی عرضه می شود.پرکاربردترین مدل ها عبارتند از HWP350، HWP520 و HWP650.تمامی مدل ها برای رفع نیازهای تولیدی شرکت های تولید کننده الکترونیک طراحی شده اند.
3. مزایا
دستگاه HuaWei GuoChuang SMT دارای مزایای بسیاری نسبت به سایر دستگاه های مشابه در بازار است.این شامل:
- دقت و دقت بالا
- سرعت و کارایی در عملیات
- سازگاری با طیف وسیعی از قطعات الکترونیکی
- تطبیق پذیری در پردازش اندازه ها و اشکال مختلف PCB
- نرم افزار پیشرفته برای بهره برداری و نگهداری آسان
- کالیبراسیون و تنظیم آسان
- بادوام و قابل اعتماد برای استفاده مداوم
4. برنامه های کاربردی
دستگاه SMT به طور گسترده در صنایع تولید الکترونیک برای کاربردهای مختلف از جمله:
- مجموعه روشنایی LED
- مونتاژ محصولات الکترونیکی
- دستگاه های مخابراتی
- الکترونیک خودرو
- تجهیزات پزشکی
- لوازم الکترونیکی مصرفی
- هوافضا و دفاع
5. مونتاژ PCB
دستگاه HuaWei GuoChuang SMT برای انجام طیف گسترده ای از وظایف مونتاژ PCB طراحی شده است.این امکان نصب با سرعت بالا قطعات SMD مانند مقاومت ها، خازن ها، آی سی ها و LED ها را بر روی PCB ها فراهم می کند.این دستگاه همچنین امکان قرارگیری دقیق، بازرسی و لحیم کاری قطعات را فراهم می کند و نتایج مونتاژ با کیفیت بالا را تضمین می کند.
6. کنترل کیفیت
دستگاه SMT مجهز به ابزارهای بازرسی پیشرفته مانند سیستم های AOI و SPI برای اطمینان از کیفیت مونتاژ الکترونیکی است.این دستگاه همچنین دارای یک سیستم دوربین داخلی برای نظارت در زمان واقعی و تشخیص خودکار خطا در طول فرآیند مونتاژ است.
7سرمایه گذاری
سرمایه گذاری در دستگاه HuaWei GuoChuang SMT یک انتخاب هوشمندانه برای تولید کنندگان الکترونیک است.ساخت و ساز عالی، فناوری پیشرفته و بهره وری انرژی، بازگشت سرمایه عالی را ارائه می دهد، هزینه های مونتاژ را کاهش می دهد و در عین حال بهره وری و کیفیت محصول را به حداکثر می رساند.
سوالات متداول
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و فیلم راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهینامه CE، ISO14001 (BCC)، ISO9001 (IQNET) را دریافت کرده اند و دارای حق ثبت اختراع هستند.
