قدرت ماشین آلات انتخاب و مکان SMT را تجربه کنید و فرآیند مونتاژ را ساده کنید
HWGC سرعت بالا HW-DSQ800-120F دستگاه انتخاب و جاسازی مونتاژ تولید PCB Smt چسبانده شده دستگاه 0201 BGA smt aoi

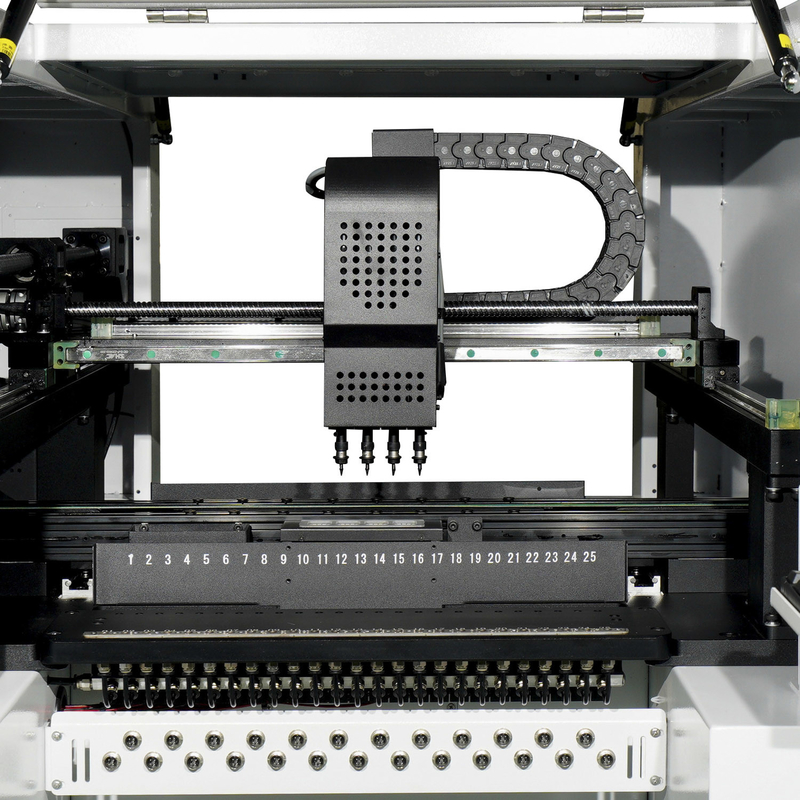

8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
دستگاه دمیدن بطری PET نیمه اتوماتیک دستگاه ساخت بطری دستگاه قالب گیری بطری دستگاه ساخت بطری PET برای تولید ظروف و بطری های پلاستیکی PET در همه اشکال مناسب است.
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
فیدر برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang 2021
|
|
حداکثر طول گام محور XY
|
423mm*734mm(چپ)423mm*734mm(راست)
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|
موتور
|
سرو موتور پاناسونیک AC سری MINAS A6
|
|
راننده
|
درایور DSP پرسرعت پاناسونیک
|
|
الزامات تامین هوا
|
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
|
|
نمایشگر دید
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
|
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
|
1500 وات
|
|
ابعاد ماشین
|
1740*1360*1440 میلی متر
|
|
وزن
|
1100 کیلوگرم
|
1. برنامه های کاربردی
دستگاه SMT به طور گسترده در صنایع تولید الکترونیک برای کاربردهای مختلف از جمله:
- مجموعه روشنایی LED
- مونتاژ محصولات الکترونیکی
- دستگاه های مخابراتی
- الکترونیک خودرو
- تجهیزات پزشکی
- لوازم الکترونیکی مصرفی
- هوافضا و دفاع
2. مونتاژ PCB
دستگاه HuaWei GuoChuang SMT برای انجام طیف گسترده ای از وظایف مونتاژ PCB طراحی شده است.این امکان نصب با سرعت بالا قطعات SMD مانند مقاومت ها، خازن ها، آی سی ها و LED ها را بر روی PCB ها فراهم می کند.این دستگاه همچنین امکان قرارگیری دقیق، بازرسی و لحیم کاری قطعات را فراهم می کند و نتایج مونتاژ با کیفیت بالا را تضمین می کند.
3. کنترل کیفیت
دستگاه SMT مجهز به ابزارهای بازرسی پیشرفته مانند سیستم های AOI و SPI برای اطمینان از کیفیت مونتاژ الکترونیکی است.این دستگاه همچنین دارای یک سیستم دوربین داخلی برای نظارت در زمان واقعی و تشخیص خودکار خطا در طول فرآیند مونتاژ است.
4. بهره وری
دستگاه HuaWei GuoChuang SMT برای دستیابی به بهره وری بالا برای تولید کنندگان الکترونیک طراحی شده است.این می تواند به سرعت قرار دادن تا 30000CPH دست یابد، که زمان خرابی را به حداقل می رساند و تولید را به حداکثر می رساند.علاوه بر این، دقت و دقت بالای دستگاه باعث می شود تا نتایج ثابت و قابل اعتمادی در طول فرآیند مونتاژ به دست آید.
5. بهره وری انرژی
دستگاه SMT از نظر انرژی کارآمد است و برای صرفه جویی در مصرف انرژی و کاهش انتشار کربن طراحی شده است.این دستگاه مجهز به فناوری صرفه جویی در مصرف انرژی است، مانند خاموش شدن خودکار دستگاه های بیکار، کاهش مصرف انرژی و در عین حال افزایش طول عمر دستگاه.
6. تعمیر و نگهداری
تعمیر و نگهداری دستگاه SMT به دلیل طراحی عالی و رابط کاربری عالی آن آسان است.دستگاه دارای عملکرد خود تشخیصی و کالیبراسیون خودکار است که تشخیص و رفع سریع مشکلات را آسان می کند.علاوه بر این، نرم افزار دستگاه به طور خودکار به روز می شود و اطمینان حاصل می کند که همیشه از آخرین برنامه های موجود استفاده می کند.
سوالات متداول
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و فیلم راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهینامه CE، ISO14001 (BCC)، ISO9001 (IQNET) را دریافت کرده اند و دارای حق ثبت اختراع هستند.
