| تعداد سران قرار دادن | 4 (با دقت بالا) |
| تعداد سینی آی سی | 48 |
| تعداد فیدرها | 50/44 (با توجه به فیدر 8 میلی متری) |
| دقت موقعیت یابی | 0.01 میلی متر |
| دقت نصب مکرر | 0.05 میلی متر |
| محدوده سرعت نصب مقاومت | اجزای ظرفیت 5000-8000Pcs/h |
| اجزای قابل اجرا | مقاومت، خازن، تراشه، مهره لامپ 0201-30 * 30 میلی متر و غیره |
| حداکثر مساحت PCB پشتیبانی شده | 50*50mm-(50F)350*190mm /(44F)350*260mm |
| فیدرها | فیدر الکتریکی، فیدر پنوماتیک، فیدر ارتعاشی، سینی آی سی و غیره |
| دستگاه های تشخیص | دوربین x1 علامت گذاری، دوربین تشخیص سریع x4، دوربین با دقت بالا x1 |
| حداکثر ارتفاع اجزای قابل اجرا | ≤7 میلی متر |
| حالت انتقال PCB | ورود سه مرحله ای، اتصال خودکار از چپ به راست، موقعیت یابی خودکار PCB |
| علامت گذاری موقعیت | دستی / اتوماتیک |
| روش برنامه نویسی | برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB |
| سیستم کنترل | سیستم کنترل HuaweiGuochuang |
| حداکثر طول گام محور XY | 629mm*679mm |
| مسیرهای محور XY | راهنمای حرکت خطی + پیچ راننده |
| حالت حرکت محور XY | پیوند هوشمند شتاب و کاهش سرعت منحنی و خط، الگوریتم درونیابی خطی یکپارچه. |
| کنترل کامپیوتر | کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا |
| روش تنظیم آهنگ ها | برقی |
| محدوده بافر نازل | 4.5 میلی متر |
| حداکثر طول گام محور Z | 20 میلی متر |
| محدوده زاویه برای کامپوننت ها | ± 180 درجه |
| موتور | سری AC سروو موتور |
| راننده | درایور DSP با سرعت بالا |
| الزامات تامین هوا | فیلتر آب روغن، ≥ 50 لیتر، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره. |
| تامین خلاء نازل | ژنراتور خلاء که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند |
| محدوده فشار تامین هوا | 0.5-0.7 مگاپاسکال |
| سیستم عامل | تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز |
| PCB نیاز دارد | لبه فرآیند 3-5 میلی متر در حالت خودکار |
| نمایشگر دید | صفحه نمایش کنترل صنعتی 17 اینچی |
| کابل | کابل انعطاف پذیر بادوام (10 میلیون بار) |
| منبع تغذیه | 220 ولت 50/60 هرتز |
| توان متوسط | 600 وات |
| ابعاد ماشین |

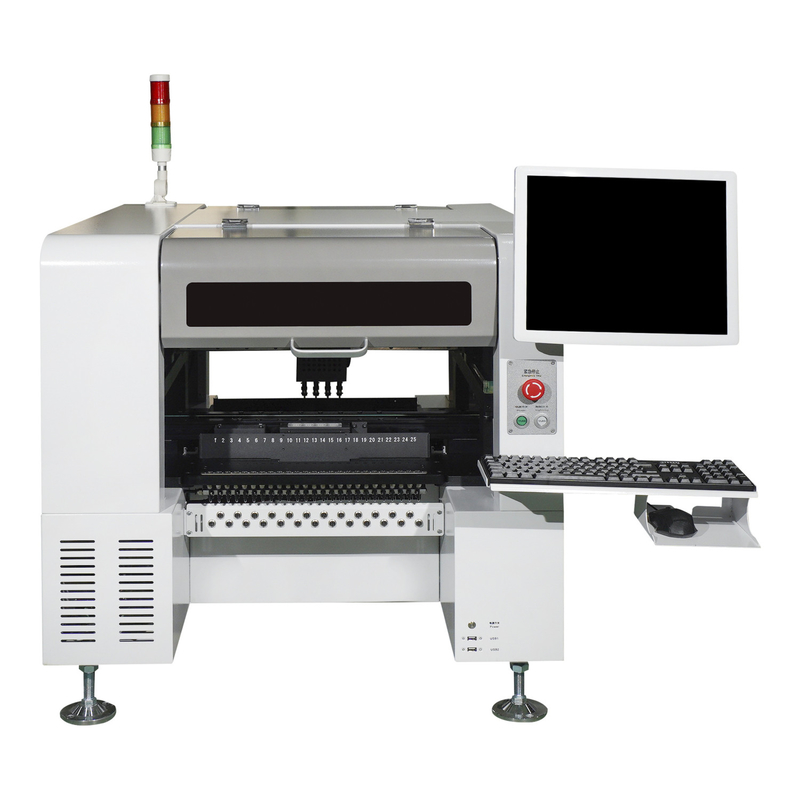

دستگاه میز 1140*900*900mm دستگاه عمودی 900*1140*1340mm |
| وزن | (دستگاه رومیزی) 210 کیلوگرم (ماشین عمودی) 280 کیلوگرم |
