دستگاه انتخاب و مکان برای چه مواردی استفاده می شود؟
تکنولوژی نصب سطحی (SMT) یک تکنیک به طور گسترده توسط سازندگان الکترونیک برای تولید بردهای مدار کوچک و متوسط است.ماشین انتخاب و مکان، که معمولاً به عنوان ماشین تکنولوژی نصب سطحی یا دستگاه SMT شناخته می شود، نوعی ربات است که امکان قرار دادن قطعات الکترونیکی بر روی بردهای مدار چاپی (PCB) را بدون زحمت و با دقت بالا فراهم می کند.
وظیفه اصلی دستگاه SMT خودکار کردن فرآیند قرار دادن قطعات الکترونیکی متعدد بر روی PCB است.دستگاه از یک روش خودکار پیروی می کند که در آن یک فیدر قطعات الکترونیکی را تغذیه می کند و یک دوربین قبل از اینکه به طور ایمن آنها را در مقصد تعیین شده روی PCB قرار دهد آنها را تشخیص می دهد.این تکنیک عملیاتی نه تنها دقت قرار دادن قطعات را افزایش می دهد، بلکه روند مونتاژ را با سرعت بیشتری ساده می کند.
ماشین‌های SMT در طول سال‌ها تکامل یافته‌اند و ماشین‌های مدرن دارای ویژگی‌های متعددی هستند که به آنها اجازه می‌دهد عملکردهای بیشتری را انجام دهند.ماشین‌های پیشرفته این قابلیت را دارند که بتوانند جهت PCBها را تنظیم کنند، طیف وسیع‌تری از شکل‌ها و اندازه‌های اجزا را مدیریت کنند و قطعات را با سرعتی سریع‌تر از مدل‌های قبلی خود تعمیر کنند.علاوه بر این، ماشین ها توانایی کار همزمان بر روی PCB های مختلف را دارند که آنها را به یک دارایی با ارزش در تولید الکترونیکی در مقیاس بزرگ تبدیل کرده است.
در نتیجه، ماشین‌های SMT صنعت تولید الکترونیک را متحول کرده‌اند و تولیدکنندگان را قادر می‌سازند تا بردهای مدار کوچک و متوسط را با مهارت و سرعت بیشتری تولید کنند.فرآیند خودکار قرار دادن قطعات دقیق و کارآمد است که کیفیت خروجی محصول را بهبود بخشیده است.این امر ماشین‌های SMT را به یک دارایی ارزشمند برای تولیدکنندگان الکترونیک تبدیل کرده است که می‌کوشند رقابتی باقی بمانند و استانداردهای با کیفیت را در صنایع خود حفظ کنند.
این پاسخ به این است که دستگاه انتخاب و مکان برای چه استفاده می شود؟سوالبا تشکر از توجه شما به Beijing Huawei Guochuang Electronic Technology Co.، LTD.، ما یک تامین کننده تجهیزات SMT با کیفیت هستیم، می توانیم OEM، ODM، تولید کنندگان منبع قابل اعتماد را انجام دهیم، ما به دنبال یک نماینده جهانی هستیم، اطلاعات تماس ما: 15010550359 zhai 15931673319 لیو.
،
|

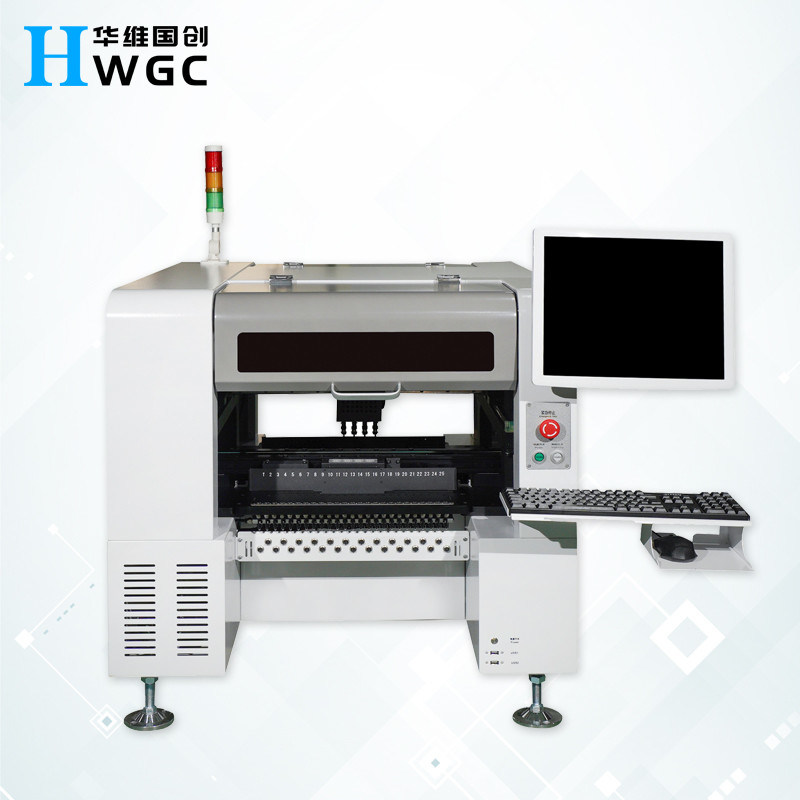

تعداد سران قرار دادن
|
4 (با دقت بالا)
|
|
تعداد سینی آی سی
|
48
|
|
تعداد فیدرها
|
50/44 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.05 میلی متر
|
|
محدوده سرعت نصب مقاومت
|
اجزای ظرفیت 5000-8000Pcs/h
|
|
اجزای قابل اجرا
|
مقاومت، خازن، تراشه، مهره لامپ 0201-30 * 30 میلی متر و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
فیدرها
|
فیدر الکتریکی، فیدر پنوماتیک، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x1 علامت گذاری، دوربین تشخیص سریع x4، دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤7 میلی متر
|
|
حالت انتقال PCB
|
ورود سه مرحله ای، اتصال خودکار از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang
|
|
حداکثر طول گام محور XY
|
629mm*679mm
|
|
مسیرهای محور XY
|
راهنمای حرکت خطی + پیچ راننده
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش سرعت منحنی و خط، الگوریتم درونیابی خطی یکپارچه.
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ
|
برقی
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
20 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
± 180 درجه
|
|
موتور
|
سری AC سروو موتور
|
|
راننده
|
درایور DSP با سرعت بالا
|
|
الزامات تامین هوا
|
فیلتر آب روغن، ≥ 50 لیتر، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره.
|
|
تامین خلاء نازل
|
ژنراتور خلاء که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
محدوده فشار تامین هوا
|
0.5-0.7 مگاپاسکال
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
PCB نیاز دارد
|
لبه فرآیند 3-5 میلی متر در حالت خودکار
|
|
نمایشگر دید
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
کابل
|
کابل انعطاف پذیر بادوام (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
توان متوسط
|
600 وات
|
|
ابعاد ماشین
|
دستگاه میز 1140*900*900mm
دستگاه عمودی 900*1140*1340mm
|
|
وزن
|
(دستگاه رومیزی) 210 کیلوگرم (ماشین عمودی) 280 کیلوگرم
|
