چند کارگر دستی را می توان با یک ماشین انتخاب و جابجایی جایگزین کرد؟
ماشین‌های تکنولوژی نصب سطحی (SMT) با کاهش چشمگیر نیاز به کار دستی، فرآیند مونتاژ الکترونیکی را متحول کرده‌اند.از این ماشین ها برای قرار دادن قطعات الکترونیکی ریز روی بردهای مدار چاپی (PCB) با دقت و کارایی بالا استفاده می شود.
قبل از معرفی ماشین‌های SMT، قطعات الکترونیکی از طریق فناوری سوراخ به PCB متصل می‌شدند.این شامل سوراخ کردن دستی در PCB ها و قرار دادن قطعات از طریق آنها بود که فرآیندی خسته کننده و زمان بر بود.
اما با ظهور ماشین‌های SMT، این فرآیند بسیار آسان‌تر و سریع‌تر شده است.این ماشین‌ها از طیف وسیعی از فناوری‌ها، مانند سیستم‌های انتخاب و جاسازی و تسمه‌های نقاله، برای قرار دادن سریع و دقیق قطعات الکترونیکی روی PCB استفاده می‌کنند.
یکی از بزرگترین مزیت های ماشین های SMT توانایی آنها در خودکارسازی فرآیند مونتاژ است.این بدان معنی است که شرکت ها می توانند به طور قابل توجهی اتکای خود را به کار دستی کاهش دهند و در هزینه های نیروی کار صرفه جویی کنند.علاوه بر این، از آنجایی که ماشین‌های SMT می‌توانند به صورت شبانه روزی بدون خستگی یا اشتباه کار کنند، می‌توانند به میزان قابل توجهی خروجی تولید را افزایش داده و زمان چرخش را کاهش دهند.
ماشین های SMT با وجود مزایایی که دارند، بدون محدودیت نیستند.به عنوان مثال، ممکن است برای مونتاژ انواع خاصی از قطعات الکترونیکی، مانند قطعاتی که نیاز به اشکال منحصر به فرد یا غیر متعارف دارند، مناسب نباشند.علاوه بر این، ماشین های SMT می توانند گران باشند و نیاز به سرمایه گذاری اولیه قابل توجهی داشته باشند.
به طور کلی، ماشین‌های SMT به بخشی جدایی ناپذیر از فرآیند مونتاژ الکترونیکی تبدیل شده‌اند و به شرکت‌ها این امکان را می‌دهند تا به میزان قابل توجهی اتکای خود را به کار دستی کاهش دهند و بازده تولید را افزایش دهند.اگرچه ممکن است آنها برای همه انواع قطعات الکترونیکی مناسب نباشند، مزایای آنها آنها را به ابزاری ارزشمند برای تولیدکنندگان الکترونیک تبدیل می کند.
این پاسخ به چند کارگر یدی را می توان با ماشین انتخاب و جابجایی جایگزین کرد؟سوالبا تشکر از توجه شما به Beijing Huawei Guochuang Electronic Technology Co.، LTD.، ما یک تامین کننده تجهیزات SMT با کیفیت هستیم، می توانیم OEM، ODM، تولید کنندگان منبع قابل اعتماد را انجام دهیم، ما به دنبال یک نماینده جهانی هستیم، اطلاعات تماس ما: 15010550359 zhai 15931673319 لیو.
،
|

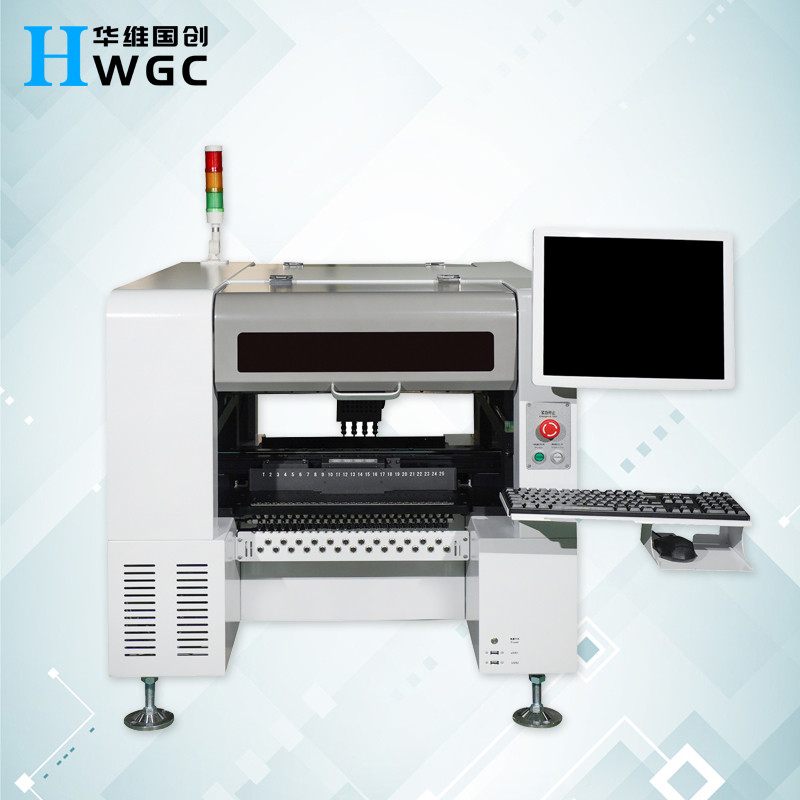

تعداد سران قرار دادن
|
4 (با دقت بالا)
|
|
تعداد سینی آی سی
|
48
|
|
تعداد فیدرها
|
50/44 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.05 میلی متر
|
|
محدوده سرعت نصب مقاومت
|
اجزای ظرفیت 5000-8000Pcs/h
|
|
اجزای قابل اجرا
|
مقاومت، خازن، تراشه، مهره لامپ 0201-30 * 30 میلی متر و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
فیدرها
|
فیدر الکتریکی، فیدر پنوماتیک، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x1 علامت گذاری، دوربین تشخیص سریع x4، دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤7 میلی متر
|
|
حالت انتقال PCB
|
ورود سه مرحله ای، اتصال خودکار از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang
|
|
حداکثر طول گام محور XY
|
629mm*679mm
|
|
مسیرهای محور XY
|
راهنمای حرکت خطی + پیچ راننده
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درونیابی خطی یکپارچه.
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ
|
برقی
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
20 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
± 180 درجه
|
|
موتور
|
سری AC سروو موتور
|
|
راننده
|
درایور DSP با سرعت بالا
|
|
الزامات تامین هوا
|
فیلتر آب روغن، ≥ 50 لیتر، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره.
|
|
تامین خلاء نازل
|
ژنراتور خلاء که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
محدوده فشار تامین هوا
|
0.5-0.7 مگاپاسکال
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
PCB نیاز دارد
|
لبه فرآیند 3-5 میلی متر در حالت خودکار
|
|
نمایشگر دید
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
کابل
|
کابل انعطاف پذیر بادوام (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
توان متوسط
|
600 وات
|
|
ابعاد ماشین
|
دستگاه میز 1140*900*900mm
دستگاه عمودی 900*1140*1340mm
|
|
وزن
|
(دستگاه رومیزی) 210 کیلوگرم (ماشین عمودی) 280 کیلوگرم
|
