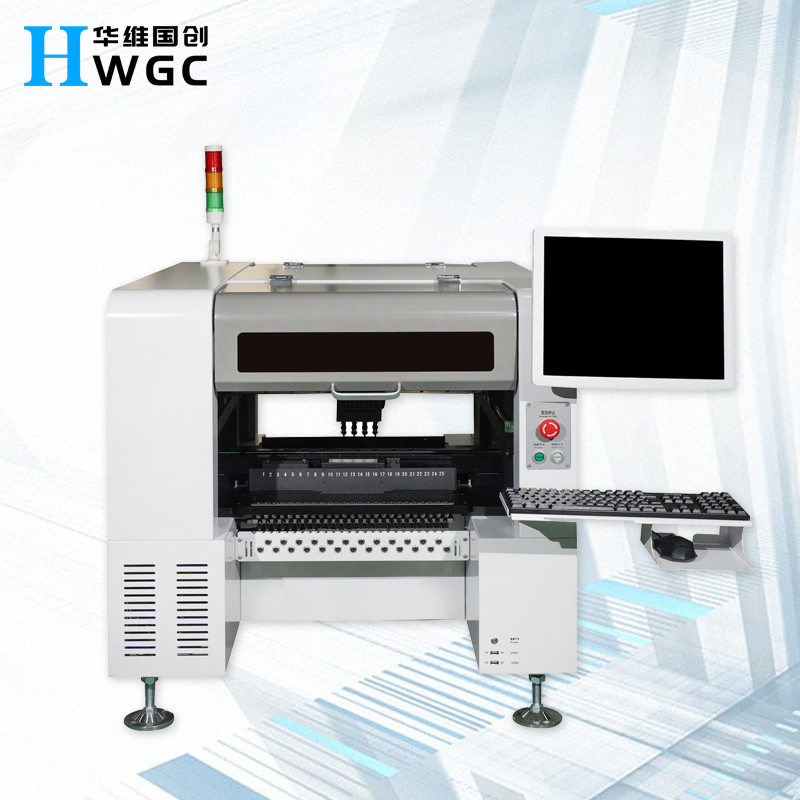

ماشین رومیزی 4-44-محل انتخاب و قرار دادن BGA با قیمت مقرون به صرفهرا
چگونه از دستگاه پچ برای ساخت یک استودیو کوچک استفاده کنیم هزینه آن چقدر است؟
دستگاه انتخاب و مکان که به نام SMT (فناوری نصب سطحی) نیز شناخته می شود، یک ابزار ضروری در هر کارگاه الکترونیکی در مقیاس کوچک است.این دستگاه به شما اجازه می دهد تا قطعات الکترونیکی ریز را به سرعت و با دقت بر روی بردهای مدار چاپی (PCB) قرار دهید.
هزینه راه اندازی یک کارگاه الکترونیک در مقیاس کوچک با دستگاه پیک و مکان بستگی به کیفیت دستگاه و نیاز شما دارد.ماشین‌های انتخاب و مکان ورودی می‌توانند بین 5000 تا 10000 دلار قیمت داشته باشند، در حالی که ماشین‌های پیشرفته‌تر تا 50000 دلار قیمت دارند.
فراتر از دستگاه انتخاب و مکان، برای شروع به چند ابزار و لوازم دیگر نیز نیاز دارید.اینها ممکن است شامل موارد زیر باشد:
- یک آهن لحیم کاری - 50 تا 100 دلار
- لحیم کاری - 10 تا 50 دلار
- شار - 5 تا 20 دلار
- PCB ها - هر کدام 5 تا 20 دلار
- قطعات الکترونیکی - بسته به پروژه شما متفاوت است
به طور کلی، شما می توانید انتظار داشته باشید که از 6000 دلار تا 60000 دلار برای راه اندازی یک کارگاه الکترونیکی در مقیاس کوچک با یک دستگاه انتخاب و مکان هزینه کنید.با این حال، با برنامه ریزی دقیق و یک طرح تجاری مستحکم، می توانید کارگاه خود را به یک تجارت سودآور تبدیل کنید.
این پاسخ به نحوه استفاده از دستگاه پچ برای ساخت یک استودیو کوچک هزینه آن چقدر است؟سوالبا تشکر از توجه شما به Beijing Huawei Guochuang Electronic Technology Co.، LTD.، ما یک تامین کننده تجهیزات SMT با کیفیت هستیم، می توانیم OEM، ODM، تولید کنندگان منبع قابل اعتماد را انجام دهیم، ما به دنبال یک نماینده جهانی هستیم، اطلاعات تماس ما: 15010550359 zhai 15931673319 لیو.
،
|
تعداد سران قرار دادن
|
4 (با دقت بالا)
|
|
تعداد سینی آی سی
|
48
|
|
تعداد فیدرها
|
50/44 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.05 میلی متر
|
|
محدوده سرعت نصب مقاومت
|
اجزای ظرفیت 5000-8000Pcs/h
|
|
اجزای قابل اجرا
|
مقاومت، خازن، تراشه، مهره لامپ 0201-30 * 30 میلی متر و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
50*50mm-(50F)350*190mm /(44F)350*260mm
|
|
فیدرها
|
فیدر الکتریکی، فیدر پنوماتیک، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x1 علامت گذاری، دوربین تشخیص سریع x4، دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤7 میلی متر
|
|
حالت انتقال PCB
|
ورود سه مرحله ای، اتصال خودکار از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang
|
|
حداکثر طول گام محور XY
|
629mm*679mm
|
|
مسیرهای محور XY
|
راهنمای حرکت خطی + پیچ راننده
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش سرعت منحنی و خط، الگوریتم درونیابی خطی یکپارچه.
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ
|
برقی
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
20 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
± 180 درجه
|
|
موتور
|
سری AC سروو موتور
|
|
راننده
|
درایور DSP با سرعت بالا
|
|
الزامات تامین هوا
|
فیلتر آب روغن، ≥ 50 لیتر، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره.
|
|
تامین خلاء نازل
|
ژنراتور خلاء که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
محدوده فشار تامین هوا
|
0.5-0.7 مگاپاسکال
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
PCB نیاز دارد
|
لبه فرآیند 3-5 میلی متر در حالت خودکار
|
|
نمایشگر دید
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
کابل
|
کابل انعطاف پذیر بادوام (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
توان متوسط
|
600 وات
|
|
ابعاد ماشین
|
دستگاه میز 1140*900*900mm
دستگاه عمودی 900*1140*1340mm
|
|
وزن
|
(دستگاه رومیزی) 210 کیلوگرم (ماشین عمودی) 280 کیلوگرم
|
