120 موقعیت تک فیدر که در آن نصب سریع آسان و قابلیت اطمینان بالا بسیار مهم است.
porductشرح
HW-DSQ800-120F محبوب ترین مدل ما با ویژن است.HW-DSQ800-120F ویژگی‌های پیشرفته‌ای از نظر فناوری را با سطح کاری 260 میلی‌متر در 400 میلی‌متر، 120 موقعیت تک تغذیه‌کننده ارائه می‌کند که در آن نصب سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
ویژگی های سیستم
* بالاترین کیفیت با پیشرفته ترین تجهیزات با راه حلی مقرون به صرفه
* نرخ قرار دادن تا 25000-26000 cph
* طیف گسترده ای از قطعات از جمله 0201، 0402، LED، BGA، QFN را با دقت قرار می دهد.
چشم انداز ما این است که به شرکتی تبدیل شویم که ماشین های انتخابی داخلی مقرون به صرفه را برای خودمان بسازد و قصد داریم وضعیت فعلی انحصار بین المللی را بشکنیم.
ما فلسفه میهن پرستی، عمل گرا، نوآور و همچنین خدمت به جامعه را حفظ کرده ایم.محصولات ماشین انتخاب و فروش نه تنها توسط شرکت های کوچک و متوسط در داخل مورد قدردانی قرار می گیرند، بلکه توسط مصرف کنندگان خارج از کشور نیز به خوبی مورد استقبال قرار می گیرند.
|
|
|
تعداد سران قرار دادن
|
8 (با دقت بالا)
|
|
تعداد سینی های آی سی
|
96
|
|
تعداد فیدرها
|
120 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.02 میلی متر
|
|
محدوده سرعت نصب
|
20000-26000 عدد در ساعت
|
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
تغذیه برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang 2021
|
|
حداکثر طول گام محور XY
|
423mm*734mm(چپ)423mm*734mm(راست)
|
|
مسیرهای محور XY
|
چهار حرکت خطی + چهار پیچ توپی زمین
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|
موتور
|
سرو موتور پاناسونیک AC سری MINAS A6
|
|
راننده
|
درایور DSP پرسرعت پاناسونیک
|
|
الزامات تامین هوا
|
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
|
|
تامین خلاء نازل
|
ژنراتور خلاء CKD ژاپنی که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
|
0.5-0.6mp
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
نمایشگر بینایی
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
|
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
|
1500 وات
|
|
ابعاد ماشین
|
1740*1360*1440 میلی متر
|
|
وزن
|
1100 کیلوگرم
|

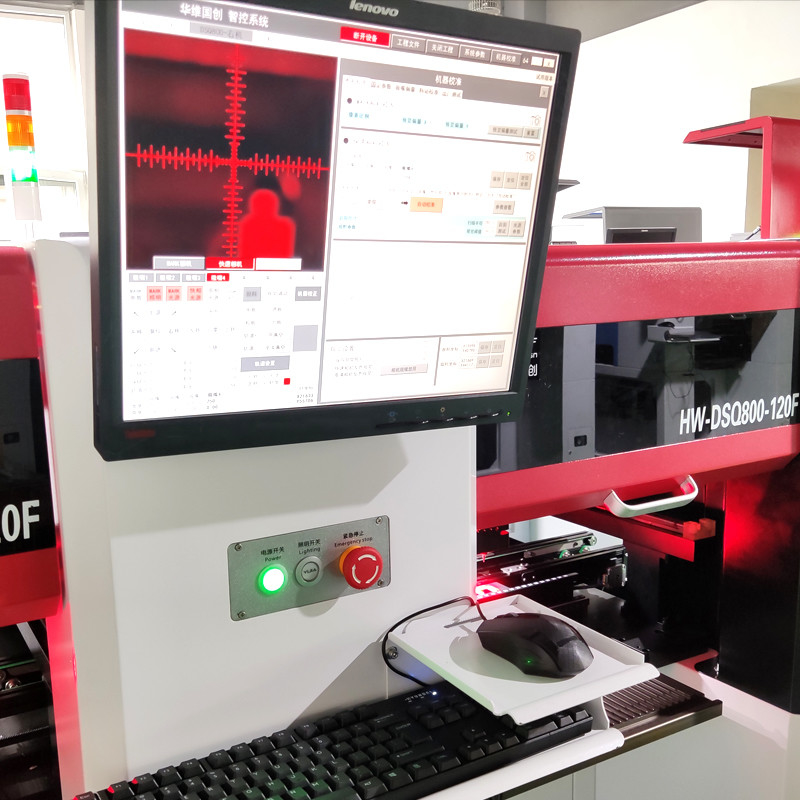

سیستم چشم اندازکمک سیستم بینایی HW امکان قرار دادن دقیق 0201، BGA، QFN، QFP، LED و طیف وسیعی از تقریباً تمام اجزای SMT را می دهد.
برنامه ریزی سیستم های انتخاب و مکان ویژن سری HW برای همه اپراتورها آسان است، هوشمند و سریع کار می کند.
فیدرها
فیدر برقی NXT مورد استفاده قرار گرفت، اندازه هایی شامل 8 میلی متر، 12 میلی متر، 16 میلی متر، 24 میلی متر، 32 میلی متر و 44 میلی متر.
