High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine

دستگاه مونتاژ تراشه SMD پاناسونیک با سرعت بالا SMT LED PCB

محصولات - SMT ماشین انتخاب و مکان
  • برجسته

    پایه تراشه پاناسونیک SMD

    ,

    نصب تراشه پاناسونیک با سرعت بالا

    ,

    دستگاه مونتاژ PCB LED SMT

  • مساحت برد مدار MAX
    340*560 میلی متر
  • چشم انداز روشن است
    20000 عدد در ساعت
  • تعداد سر
    8
  • نرم افزار
    انگلیسی
  • تعداد دوربین
    11
  • محل منبع
    چین
  • نام تجاری
    HWGC
  • شماره مدل
    HW-DSQ800-120F
  • مقدار حداقل تعداد سفارش
    1
  • قیمت
    24500-24800$
  • زمان تحویل
    8 روز کاری
  • شرایط پرداخت
    T/T

دستگاه مونتاژ تراشه SMD پاناسونیک با سرعت بالا SMT LED PCB

  • High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine
  • High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine
  • High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine
  • High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine
  • High Speed SMD Panasonic Chip Mounter SMT LED PCB Assembly Machine
دریافت قیمت اکنون تماس بگیرید

نصب کننده تراشه LED SMD با سرعت بالا دستگاه مونتاژ LED SMT دستگاه انتخاب خودکار و قرار دادن دستگاه برای تولید LED با CE

Beijing HuaweiGuochuang Electronic Technology Co. Ltd. یک شرکت چینی با فناوری پیشرفته با تحقیقات و توسعه یکپارچه (R&D)، تولید و فروش است.ماشین انتخاب و مکان، تجهیزات اصلی SMT، تجهیزات کلیدی تحقیق و توسعه ما است.



توضیحات محصولات
مشخصات
تعداد سران قرار دادن
8 (با دقت بالا)
تعداد سینی های آی سی
96
تعداد فیدرها
120 (با توجه به فیدر 8 میلی متری)
دقت موقعیت یابی
0.01 میلی متر
دقت نصب مکرر
0.02 میلی متر
محدوده سرعت نصب
20000-26000 عدد در ساعت
اجزای قابل اجرا
مقاومت.خازن.تراشه.مهره لامپ و غیره
حداکثر مساحت PCB پشتیبانی شده
340*560 میلی متر
فیدرها
تغذیه برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
دستگاه های تشخیص
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
حداکثر ارتفاع اجزای قابل اجرا
≤20 میلی متر
روش های تشخیص
شناسایی و چیدن همزمان با هشت سر
حالت انتقال PCB
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
علامت گذاری موقعیت
دستی / اتوماتیک
روش برنامه نویسی
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
سیستم کنترل
سیستم کنترل HuaweiGuochuang 2021
حداکثر طول گام محور XY
423mm*734mm(چپ)423mm*734mm(راست)
مسیرهای محور XY

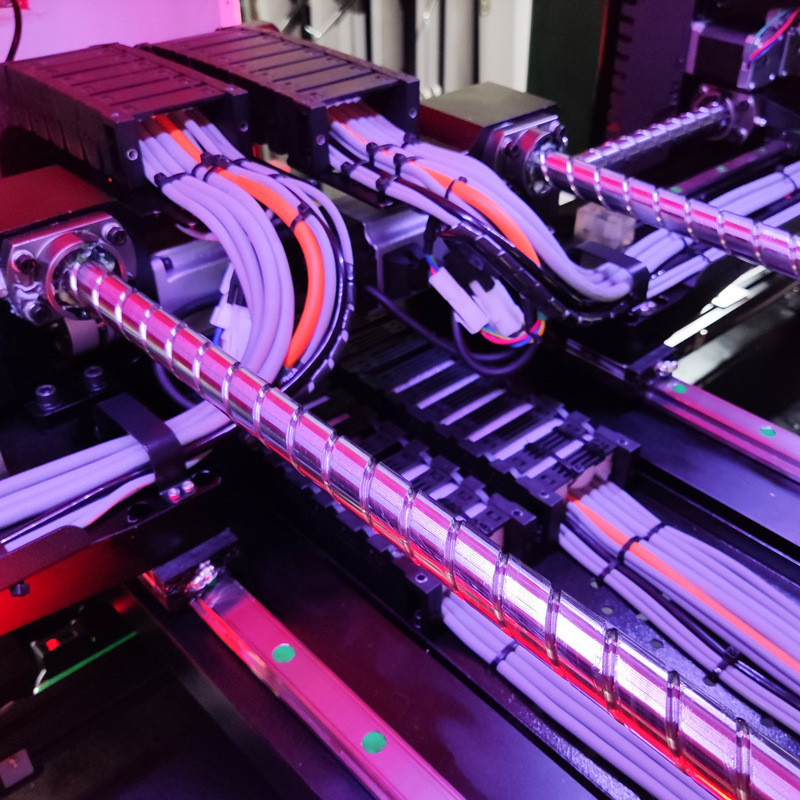

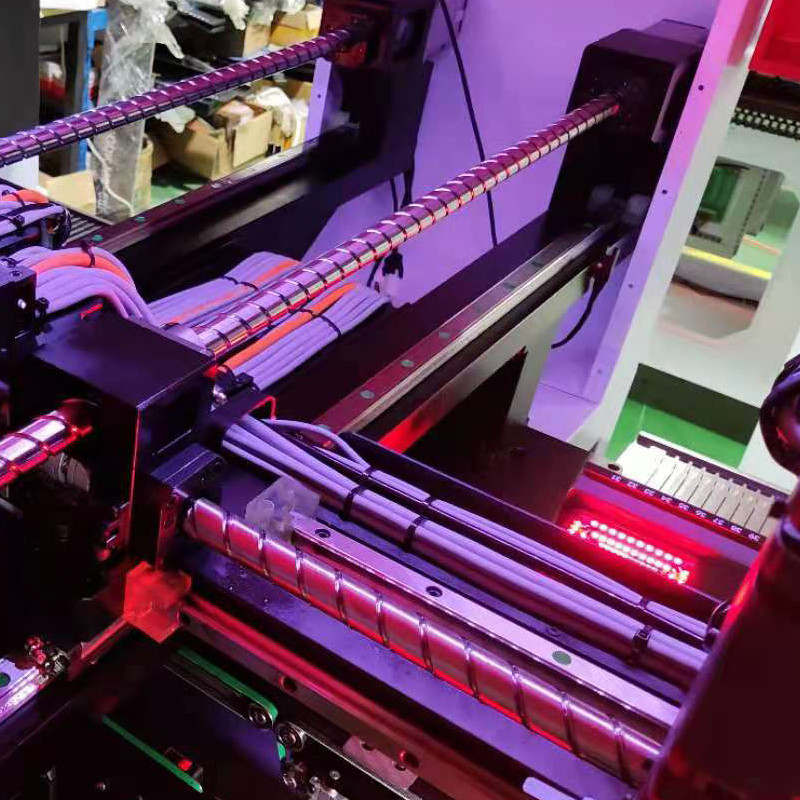

چهار حرکت خطی + چهار پیچ توپی زمین
حالت حرکت محور XY
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
کنترل کامپیوتر
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
روش تنظیم آهنگ ها
برقی
محدوده بافر نازل
4.5 میلی متر
حداکثر طول گام محور Z
50 میلی متر
محدوده زاویه برای کامپوننت ها
180 درجه
موتور
سرو موتور پاناسونیک AC سری MINAS A6
راننده
درایور DSP پرسرعت پاناسونیک
الزامات تامین هوا
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
تامین خلاء نازل
ژنراتور خلاء CKD ژاپنی که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
محدوده فشار تامین هوا
0.5-0.6mp
سیستم عامل
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز

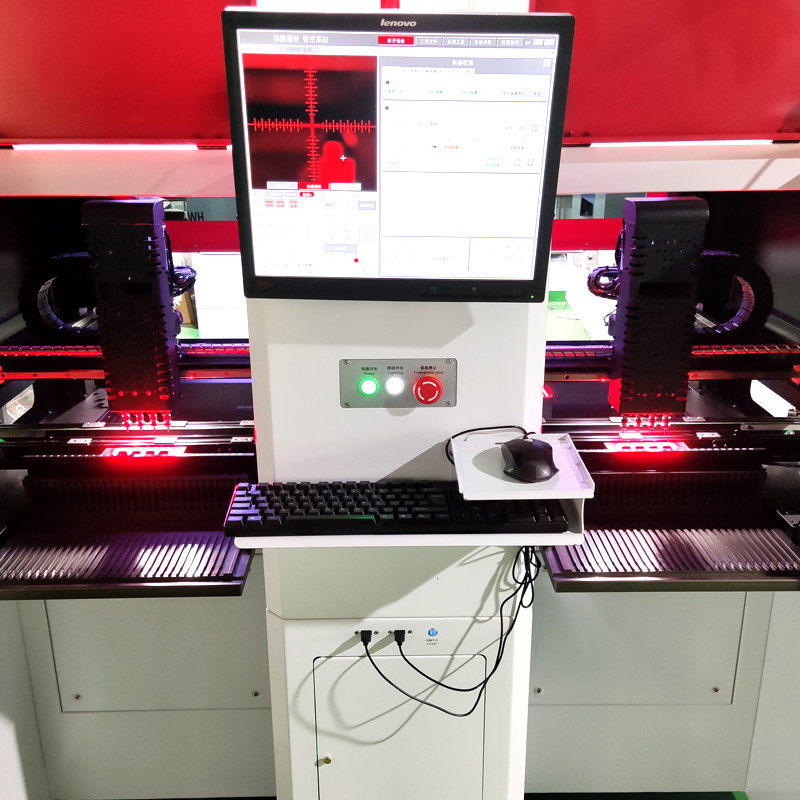

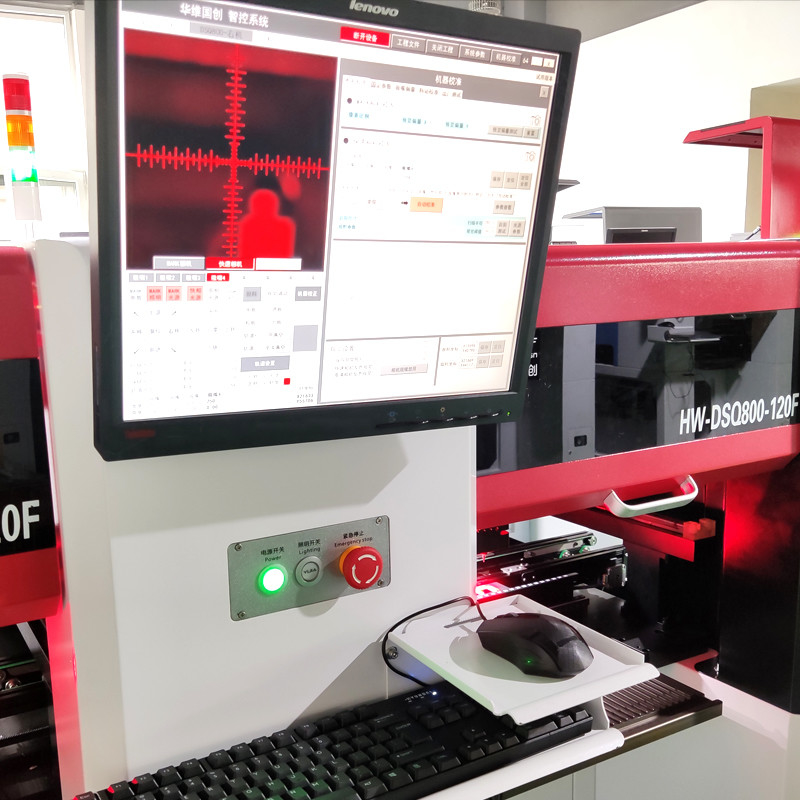

نمایشگر بینایی
صفحه نمایش کنترل صنعتی 17 اینچی
کابل
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
منبع تغذیه
220 ولت 50/60 هرتز
توان متوسط
1500 وات
ابعاد ماشین
1740*1360*1440 میلی متر
وزن
1100 کیلوگرم




مزایای ما

1. ایستگاه های مواد 120 عدد - می تواند نیازهای نصب مواد مختلف و مشخصات و بسته های مختلف محصول را برآورده کند.

1) ایستگاه های مواد 120 عددی 8 میلی متری از تغذیه کننده برقی NXT، فیدر برقی 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری و 44 میلی متری NXT، فیدر لرزش و سینی های آی سی پشتیبانی می کنند.
2) مشخصات پلت فرم الکتریکی NXT: فیدر الکتریکی NXT 8mm-44mm، تغذیه پایدار فیدر الکتریکی، دقت بالا، عمر طولانی.

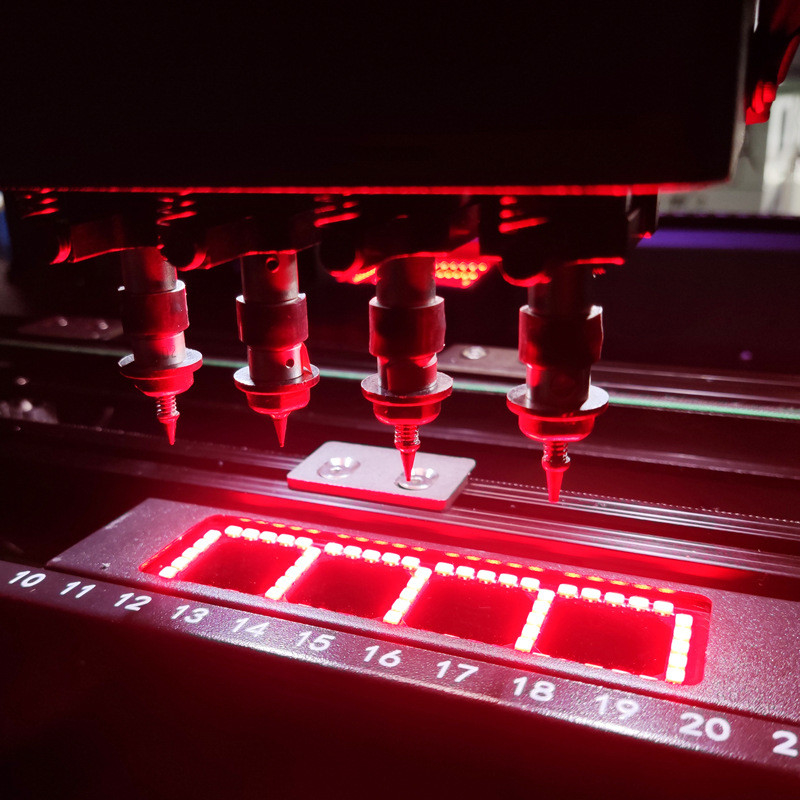

2.8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.

1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
4) می تواند نیازهای اندازه های مختلف اجزاء، مشخصات مختلف و بسته های مختلف را برآورده کند، به تنوع، قرار دادن یک بار مصرف دست یابد.




س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و ویدیوی راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.


س: آیا استفاده از این ماشین ها سخت است؟
پاسخ: نه، اصلا سخت نیست برای مشتریان قبلی ما، حداکثر 2 روز برای یادگیری کار با ماشین ها کافی است.

س: آیا دستگاه های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهی CE، ISO14001 (BCC)، ISO9001 (IQNET) را گذرانده اند و دارای حق ثبت اختراع هستند.

س: گارانتی دستگاه؟
A: یک سال، سپس قطعات در گارانتی برای خریدار رایگان خواهد بود.در صورت وجود هرگونه شک و تردید در روند عملیات
ماشین، لطفاً با ما تماس بگیرید.ما به موقع به شما کمک خواهیم کرد.

س: نسخه انگلیسی برای این ماشین ها؟
پاسخ: بله، و ما به طور مرتب نرم افزار را برای مشتریان به روز خواهیم کرد.
