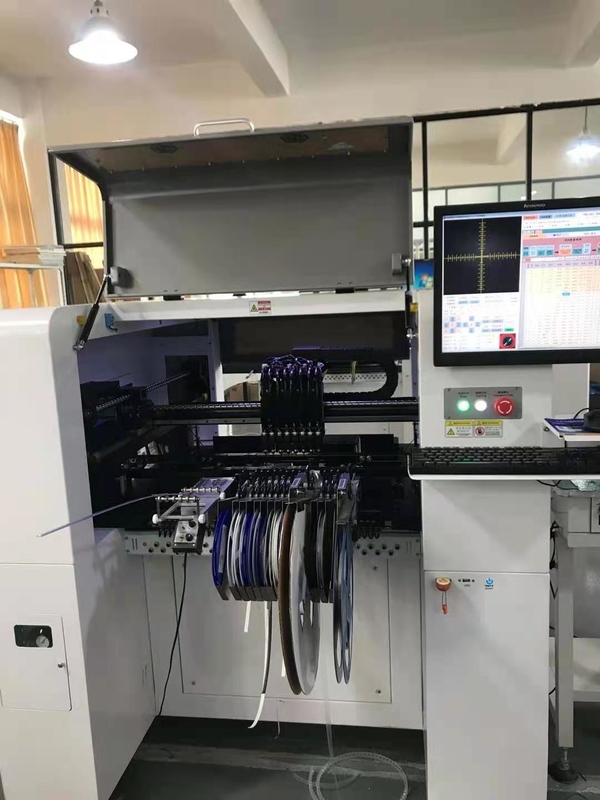

SMT آنلاین 8 هد ال ای دی دستگاه انتخاب و جاسازی با 11 دوربین مجموعه SMT سری یاماها ربات انتخاب و مکان HW-DSQ800-120F
توسعه سریع علم و فناوری الکترونیک از نوآوری فناوری تولید و پردازش تجهیزات الکترونیکی جدایی ناپذیر است، طراحی شده برای کاهش مستمر هزینه های نیروی کار و بهبود بهره وری، چه محصولات خود یا پردازش SMES بتوانند نیازهای خود را برآورده کنند، به تدریج به سمت رتبه ها حرکت می کنند. دستگاه های پچ با سرعت بالا و سرعت فوق العاده بالا. دستگاه انتخاب و جاسازی تمام اتوماتیک 8 سر عملکرد پایدار و قابل اعتماد است، نرم افزار کار با آن آسان است و دامنه نصب گسترده است. نه تنها امکان نصب پایدار و دقیق وجود دارد. مشترک 0201,0402,0603,0805,1206,1210,LED3528,LED5050,diode,Triode,SOT و غیره؛ همچنین به طور عمده سه عملکرد زیر را اضافه کرد: (1) نکته برجسته این دستگاه جدید افزایش تراشه نصب حرفه ای 500 میلیون پیکسل دوربین کالیبراسیون صنعتی وارداتی با کیفیت بالا و همچنین لنز بصری صنعتی بدون اعوجاج 500 میلیون پیکسلی با وضوح بالا؛ پس از پیشرفت‌های فنی برای بهبودمی توان 40 * 40 میلی متر در محدوده فاصله پا 0.2 میلی متر (فاصله مرکز 0.5 میلی متر) بالای تراشه نصب کرد، میزان موفقیت بالاتر از 98٪ است.(2) اضافه شدن هشت دوربین تشخیص سریع درجه صنعتی، هشت دوربین را می توان به طور همزمان شناسایی کرد، کارایی نصب را به شدت بهبود می بخشد، تقریباً بر اساس نسخه اصلی دو برابر شده است.(3) افزایش نقطه MARK اسکن خودکار و همچنین سه بخش ورود خودکار به عملکرد صفحه نوار نقاله، بهبود بیشتر هنگام تعویض برد PCB دقت نصب راندمان تولید را بهبود می بخشد، عملیات را راحت تر و ساده تر می کند و می تواند با سایر تجهیزات تولید شده استفاده شود. خط مونتاژ SMT(4) ماشین انتخاب و مکان هشت سر بخش اصلی ارتقاء عمدتاً در الگوریتم نرم افزاری تجسم یافته است، این نسخه در منطقه برنامه نویسی سطح عمیقی از بهینه سازی داده ها را ایجاد کرده است، عمدتاً در فرآیند برنامه نویسی تعداد اپراتورهای کمتر و کمتری تجسم یافته است. درگیر هستند، بیشتر کارهای خسته کننده با کامپیوتر انجام می شود. کاری که اپراتور باید انجام دهد این است که از توصیه های ارائه شده توسط نرم افزار Mount Feeder پیروی کند.
|
|
|
تعداد سران قرار دادن
|
8 (با دقت بالا)
|
|
تعداد سینی های آی سی
|
96
|
|
تعداد فیدرها
|
120 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.02 میلی متر
|
|
محدوده سرعت نصب
|
20000-26000 عدد در ساعت
|
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
تغذیه برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|
موتور
|
سرو موتور پاناسونیک AC سری MINAS A6
|
|
راننده
|
درایور DSP پرسرعت پاناسونیک
|
|
الزامات تامین هوا
|
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
|
|
تامین خلاء نازل
|
ژنراتور خلاء CKD ژاپنی که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
|
0.5-0.6mp
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
نمایشگر بینایی
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
|
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
|
1500 وات
|
|
ابعاد ماشین
|
1740*1360*1440 میلی متر
|
|
وزن
|
1100 کیلوگرم
|
سوالات متداول
س: آموزش چگونه است؟
A: پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما بروند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و ویدیوی راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
س: آیا ماشین های شما گواهی کیفیت دارند؟
A: همه دستگاه های ما گواهی CE، ISO14001 (BCC)، ISO9001 (IQNET) را گذرانده اند و دارای حق ثبت اختراع هستند.
س: گارانتی دستگاه؟
A: یک سال، سپس قطعات در گارانتی برای خریدار رایگان خواهد بود.در صورت وجود هرگونه شک و تردید در روند عملیات
ماشین، لطفاً با ما تماس بگیرید.ما به موقع به شما کمک خواهیم کرد.
س: نسخه انگلیسی برای این ماشین ها؟
پاسخ: بله، و ما به طور مرتب نرم افزار را برای مشتریان به روز خواهیم کرد.
