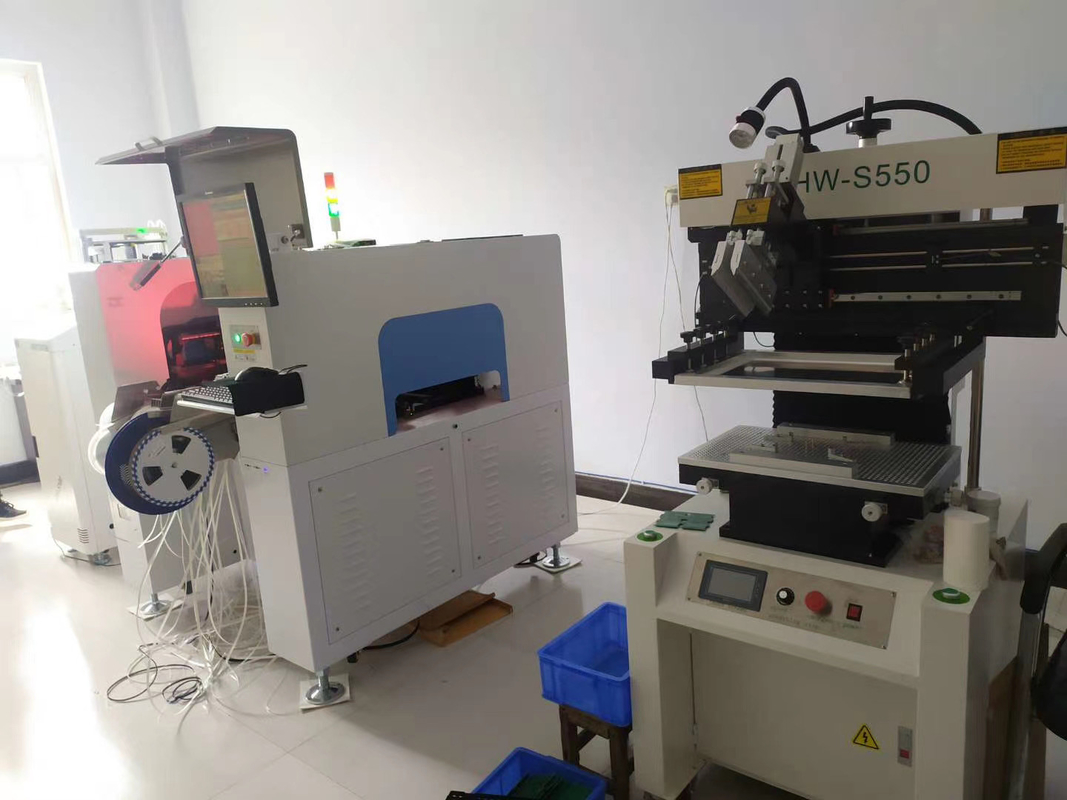

پرفروش 8 سر LED SMT انتخاب و مکان ماشین HW-DSQ800-120F 120 فیدر + 11 دوربین تامین کننده خودکار کوچک مزایای ما
توسعه سریع علم و فناوری الکترونیک از نوآوری فناوری تولید و پردازش تجهیزات الکترونیکی جدایی ناپذیر است، طراحی شده برای کاهش مستمر هزینه های نیروی کار و بهبود بهره وری، چه محصولات خود یا پردازش SMES بتوانند نیازهای خود را برآورده کنند، به تدریج به سمت رتبه ها حرکت می کنند. دستگاه های پچ با سرعت بالا و سرعت فوق العاده بالا. دستگاه انتخاب و جاسازی تمام اتوماتیک 8 سر عملکرد پایدار و قابل اعتماد است، نرم افزار کار با آن آسان است و دامنه نصب گسترده است. نه تنها امکان نصب پایدار و دقیق وجود دارد. مشترک 0201,0402,0603,0805,1206,1210,LED3528,LED5050,diode,Triode,SOT و غیره؛ همچنین به طور عمده سه تابع زیر را اضافه کرد
مقدمه
بر اساس 6 سر نصب + 8 دوربین + 64 موقعیت تغذیه + پاناسونیک
سروو موتور + پیچ راهنما، موقعیت یابی بسیار توسعه یافته است (دقت: 0.01 میلی متر)
دستگاه SMT PNP می تواند 0201، 0402، 0603، 0805، 1206، دیود، تریود، SOT، و QFP، BGA، و غیره را انتخاب کند. با گام سرب ≥0.3 میلی متر (فاصله مرکز پین 0.5 میلی متر) در 40 * 40 میلی متر.
|
مورد
|
شرح
|
تعداد
|
ملاحظات
|
|
1
|
ماشین را انتخاب و قرار دهید
|
1 مجموعه
|
110/220 ولت
|
|
2
|
پشتیبانی ثابت آی سی
|
4 مجموعه
|
چهار M5 * 8، چهار M5 * 6
|
|
3
|
نازل JUKl
|
16 قطعه
|
502*4,503*4,504*4,505*3,506*1
|
|
4
|
نازل مکش کالیبراسیون
|
4 قطعه
|
|
|
5
|
سیم قدرت
|
1 قطعه
|
|
|
6
|
پای ثابت
|
4 قطعه
|
قطر 20 میلیمتر
|
|
7
|
صفحه کلید و ماوس
|
1 مجموعه
|
|
|
8
|
صفحه جوهر کالیبراسیون نازل
|
1 جعبه
|
|
|
9
|
روان کننده
|
1 قطعه
|
|
|
10
|
کلید شاسی
|
1 قطعه
|
|
|
11
|
کامپیوتر
|
1 مجموعه
|
|
|
12
|
صفحه نمایش 17 اینچی کریستال مایع
|
1 مجموعه
|
|
نرم افزاری که توسط خود ما طراحی و ساخته شده است.انگلیسی است.و به روز رسانی آن ادامه خواهیم داد.
مشتریان می توانند نرم افزارهای به روز شده را به طور منظم دریافت کنند
|
|
|
مدل
|
H6
|
|
تعداد سرهای قرارگیری
|
6 (با دقت بالا)
|
|
تعداد موقعیت های فیدر
|
64 (با توجه به فیدر 8 میلی متری)
|
|
تعداد دوربین ها
|
8
علامت گذاری دوربین -----------------1
دوربین تشخیص سریع--6
دوربین با دقت بالا ----1
|
|
تعداد سینی
|
تا 48 دستگاه غیر تغذیه کننده را پشتیبانی می کند، هر ماده می تواند مختصات خود را در محدوده نصب مشخص کند و بیشتر گسترش دهد.
قابلیت دریافت سفارش تک ماشینی از بعد عملی
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر مساحت PCB
|
500 × 370 میلی متر
|
|
حداکثر ارتفاع برای قطعات
|
7 میلی متر (قابل تنظیم تا 20 میلی متر)
|
|
حداکثر محدوده حرکتی محور Z
|
20 میلی متر
|
|
حداکثر سرعت نصب
|
12000 CPH
|
|
میانگین سرعت نصب
|
9000-10000 CPH
|
|
موتور
|
سرو موتور AC سری MINAS A6 وارداتی
|
|
راننده
|
درایور DSP با سرعت بالا وارد شده است
|
|
ریل راهنما درایو XYZ
|
ریل راهنمای خطی با دقت بالا Shangyin تایوان
|
|
محدوده نصب قابل اجرا
|
مناسب برای 0201، 0402، 0603، 0805، 1206، دیود، تریود، SOT، و QFP، BGA، و غیره با گام سرب ≥0.3 میلی متر (فاصله مرکز پین
0.5 میلی متر)
|
|
حالت ورود PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، PCB خودکار
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
دزدگیر هوشمند
|
تصحیح خودکار، تعویض خودکار، هشدار کمبود
|
|
منبع وکیوم نازل مکنده
|
ژاپن CKD حاوی یک ژنراتور خلاء با سرعت بالا با تخریب خلاء است
|
|
تغذیه کننده نوار
|
8،12،16،24 میلی متر و فیدر ارتعاشی (قابل اتصال به تراشه لوله)
|
|
فیدر الکترونیکی
|
گزینه
|
|
حالت رانندگی
|
پیچ سنگ زنی 2040 برای اطمینان از عمر موتور و راندمان نصب.
|
|
حالت عملیات X / Y
|
شتاب و کاهش سرعت منحنی هوشمند
|
|
زاویه برای کامپوننت ها
|
0-360 درجه، چرخش همزمان در حین حرکت
|
|
علامت گذاری موقعیت نقطه
|
کاملاً خودکار (نقطه MARK را می توان خودسرانه تنظیم کرد)
|
|
سیستم عامل
|
بر اساس ویندوز xp، win7، نرم افزار ماشین به طور مستقل توسط خودمان توسعه یافته است
|
|
نمایش بصری
|
صفحه نمایش کنترل صنعتی 17 اینچی با نسبت 4: 3 رزولوشن 1280x1024
|
|
منبع تغذیه
|
220/110 ولت 50/60 هرتز
|
|
توان متوسط
|
600 وات
|
|
هوای فشرده
|
0.5-0.6Mpa
|
|
حداقل حجم خروجی از منبع تامین هوا
|
80-120 لیتر در دقیقه، حجم بیش از 60 لیتر است
|
|
الزامات کیفیت منبع هوا
|
فیلتر آب روغن؛≥60L، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره
|
|
وزن محصول
|
500 کیلوگرم
|
دستگاه با کیفیت بالا، با حداقل یک سال گارانتی، تعمیر و نگهداری مادام العمر است.
