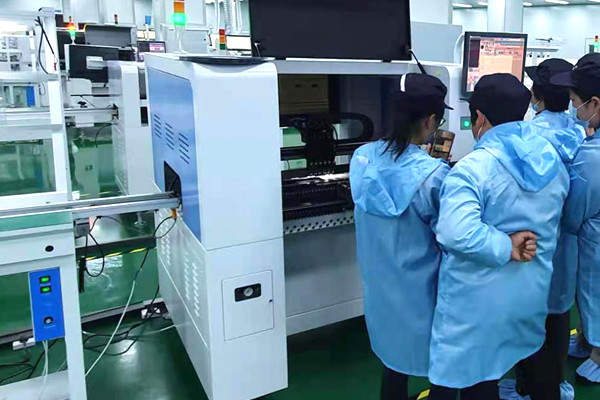

HWGC پرسرعت HW-DSQ800-120F دستگاه انتخاب و جاسازی مونتاژ تولید PCB Smt چسبانده شده 0201 BGA دستگاه های smt استفاده شده
لودر PCB خودکار
دستگاه قرار دادن SMT می تواند به طور مستقیم برد PCB نهایی چاپ را روی مسیر قرار دهد تا بارگیری، هدف گیری و قرار دادن و نصب خودکار برد را انجام دهد.از چند فیدر پشتیبانی می کند: حداکثر 80 فیدر.اندازه سینی آی سی استاندارد، فیدر لوله، فیدر چوب می تواند قابل تنظیم باشد.
شناسایی همزمان توسطهشتمجموعه ای از دوربین ها
دستگاه SMT دارای 10 دوربین است: یک MARK، یک دوربین با دقت بالا و 8 دوربین پرسرعت.این می تواند شناسایی همزمان 8 سر را برای اطمینان از سرعت و دقت نصب انجام دهد.پیکربندی استاندارد 16 نازل مکش با دقت بالا JUKI است.
سیستم سروو
دستگاه قرار دادن SMT مجهز به سیستم سروو وارداتی از پاناسونیک ژاپن با دقت و پایداری بالا برای اطمینان از نصب پایدار 24 ساعته است.
زنجیر
این زنجیر کشش مقاوم در برابر فشار بالا و مقاوم در برابر سایش را اتخاذ می کند که همان نوع ماشین های وارداتی است.زنجیر کشش می تواند هزاران بار فشار اثبات را تحمل کند.
مسیر
این مسیر با دقت بالا از TBI تایوان را اتخاذ می کند که نویز کم و دقت بالایی دارد تا از دقت تراشه های BGA اطمینان حاصل شود.
نوار نقاله
این دستگاه قرار دادن SMT را می توان به طور خودکار به نوار نقاله متصل کرد که می تواند برد PCB را بدون دستیار دستی به دستگاه لحیم کاری مجدد SMT منتقل کند، بنابراین در هزینه کار صرفه جویی می شود.
|
|
|
مدل
|
H8
|
|
تعداد سرهای قرارگیری
|
8 (دقت بالا)
|
|
تعداد موقعیت های فیدر
|
80 (با توجه به فیدر 8 میلی متری)
|
|
تعداد دوربین ها
|
10
علامت گذاری دوربین -----------------1
دوربین تشخیص سریع--8
دوربین با دقت بالا ----1
|
|
تعداد سینی
|
تا 48 دستگاه غیر تغذیه کننده را پشتیبانی می کند، هر ماده می تواند مختصات خود را در محدوده نصب مشخص کند و بیشتر گسترش دهد.
قابلیت دریافت سفارش تک ماشینی از بعد عملی
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.025 میلی متر
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر مساحت PCB
|
500*380 میلی متر
|
|
حداکثر ارتفاع قطعات
|
7 میلی متر (قابل تنظیم تا 20 میلی متر)
|
|
حداکثر محدوده حرکتی محور Z
|
20 میلی متر
|
|
حداکثر سرعت نصب
|
15000 CPH
|
|
میانگین سرعت نصب
|
10000-12000 CPH
|
|
راهنما
|
راهنمای پیچ
|
|
موتور محرک
|
سرو موتور AC سری MINAS A6 وارداتی
|
|
سیستم درایو حرکت
|
درایو DSP با سرعت بالا وارد شده است
|
|
ریل راهنما درایو XYZ
|
راهنمای حرکت خطی دوتایی + پیچ زمینی دوبل
|
|
محدوده نصب قابل اجرا
|
مناسب برای 0201، 0402، 0603، 0805، 1206، دیود، تریود، SOT، و QFP، BGA، و غیره با گام سرب ≥0.3 میلی متر (فاصله مرکز پین
0.5 میلی متر) در 40 * 40 میلی متر
|
|
حالت ورود PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، PCB خودکار
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
علامت گذاری موقعیت
|
خودکار -- دستی
|
|
حالت تشخیص
|
تشخیص همزمان هشت سر
|
|
تغذیه کننده نوار
|
8،12،16،24 میلی متر و فیدر ارتعاشی (قابل اتصال به تراشه لوله)
|
