سرعت نصب اجزای مختلف (مقاومت، ظرفیت، تراشه) 20000 عدد در ساعت.
پس از خرید ماشین آلات ما، مهندسان شما می توانند به شرکت ما مراجعه کنند یا کار با آن بسیار آسان است.ما کتابچه راهنمای کاربر و ویدیوی راهنمای انگلیسی را برای te داریمنحوه استفاده از دستگاهدفترچه راهنمای کاربر همراه با دستگاه همراه خواهد بود.
porductشرح

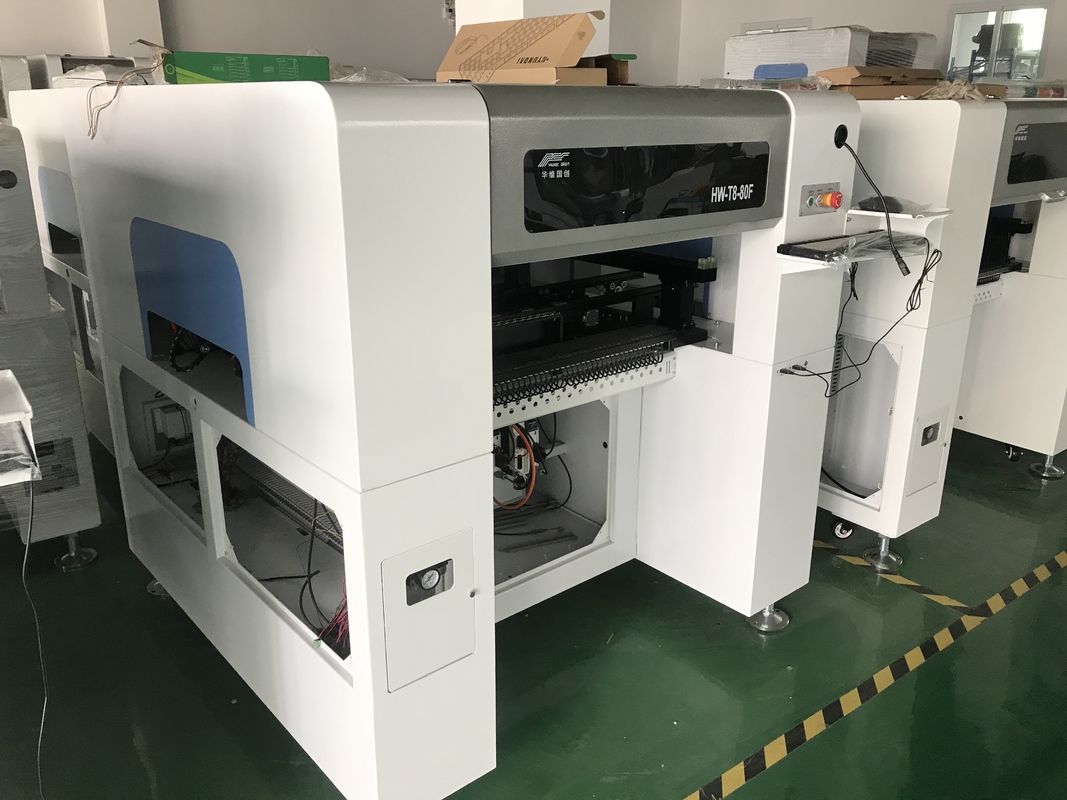

HW-T8-80F محبوب ترین مدل ما با ویژن است.HW-T8-80F ویژگی‌های پیشرفته‌ای از نظر فناوری را با سطح کاری 260 میلی‌متر در 400 میلی‌متر، 80 موقعیت تک تغذیه (تا 120 فیدر با استفاده از فیدرهای بانکی) ارائه می‌کند که در آن راه‌اندازی سریع، کارکرد آسان و قابلیت اطمینان بالا از اهمیت بالایی برخوردار است.
|
|
|
تعداد سران قرار دادن
|
8 (با دقت بالا)
|
|
تعداد سینی های آی سی
|
96
|
|
تعداد فیدرها
|
120 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.02 میلی متر
|
|
محدوده سرعت نصب
|
20000-26000 عدد در ساعت
|
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
تغذیه برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
ایستگاه های مواد 1.120 عدد -- می تواند نیازهای نصب مواد مختلف و مشخصات و بسته های مختلف محصول را برآورده کند.
1) ایستگاه های مواد 120 عددی 8 میلی متری از تغذیه کننده برقی NXT، فیدر برقی 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری و 44 میلی متری NXT، فیدر لرزش و سینی های آی سی پشتیبانی می کنند.
2) مشخصات پلت فرم الکتریکی NXT: فیدر الکتریکی NXT 8mm-44mm، تغذیه پایدار فیدر الکتریکی، دقت بالا، عمر طولانی.

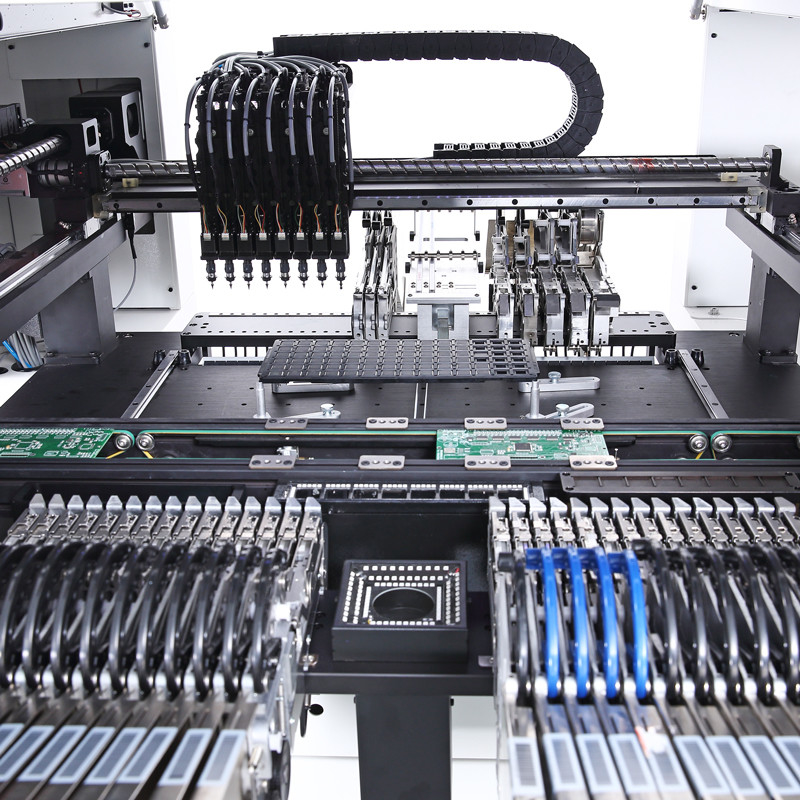

2.8 گروه سر نصب مستقل - 8 گروه سر نصب با نازل های مختلف توزیع می شود که برای نیازهای نصب محصولات با مشخصات بیشتر مناسب است.
1) 8 گروه از سرهای نصب می توانند بازوهای دوتایی و چهار سر را به طور همزمان انتخاب کنند، مواد را در همان زمان بردارید، راندمان چیدن تا حد زیادی بهبود یافته است.
2) سر نصب می تواند به طور مستقل بالا و پایین بیاید، از 0 تا 360 درجه بچرخد و قطعات تا 20 میلی متر را سوار کند.
3) محور z می تواند به طور مستقل با توجه به ضخامت اجزا بالا و پایین بیاید، برای اجزای مقاومت و ظرفیت، سر نصب می تواند شناسایی بصری پرواز را درک کند، اجزای بالا را می توان با سرعت کم نصب کرد.
4) می تواند نیازهای اندازه های مختلف اجزاء، مشخصات مختلف و بسته های مختلف را برآورده کند، به تنوع، قرار دادن یک بار مصرف دست یابد.
3. راندمان جامع 20000pcs/h و حداکثر راندمان 26000pcs/h است.
1) سرعت نصب اجزای مختلف (مقاومت، ظرفیت، تراشه) 20000 عدد در ساعت.
2) فقط ظرفیت خازنی یا مقاومت یا سرعت نصب لامپ LED 26000 عدد در ساعت است.
فیدرها
فیدر پنوماتیک یاماها و فیدر الکتریکی مورد استفاده قرار گرفت، اندازه‌های 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متری، 24 میلی‌متری، 32 میلی‌متری و 44 میلی‌متری را شامل می‌شود.
