سیستم نصب خورشیدی اجزای SMD انتخاب و قرار دادن ربات دستگاه LED دستگاه مونتاژ HWGC HW-T8SG-80F برای فروش
1. صفحه نمایش 17 اینچی، صفحه کلید و ماوس.
سیستم عامل کاربر پسند قبلاً نصب شده است، از WinXP / Win7، برنامه نویسی ویژن و وارد کردن فایل PCB و غیره پشتیبانی می کند.

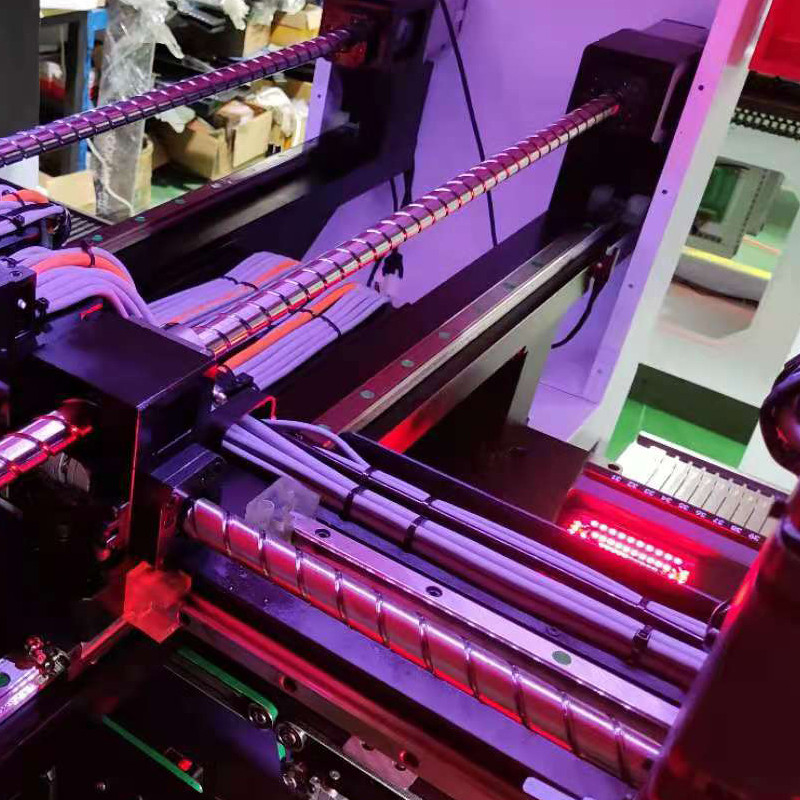

2. استفاده از پیچ توپ دقیق وارداتی و راهنمای حرکت خطی، عملکرد طولانی مدت بدون تعمیر و نگهداری، دقت بالا و اجرای بدون سر و صدا را به ارمغان می آورد، عملکرد دستگاه را به طور موثر بهبود می بخشد.
3. دقت نصب 0201-0402، QFN، QFP و BGA را تضمین کنید.
4. دستیابی به ثبات بالا در کار مداوم 24 ساعته بدون توقف، به طور قابل توجهی بهره وری را بهبود می بخشد.
5. از همان نوع حامل کابل که تا 10 میلیون حرکت ثابت را تحمل می کند مانند ماشین های وارداتی استفاده کنید.
6. کابل های انعطاف پذیر طراحی شده برای اعمال حرکت صنعتی، که می توانند در برابر طیف وسیعی از شرایط خطرناک مانند دماهای شدید و روغن مقاومت کنند و می توانند هر نوع حرکتی از جمله افقی، پیچشی یا سرعت بالا را تحمل کنند و از قابلیت اطمینان اطمینان حاصل کنند. اتصال مدار الکتریکی در حرکت رفت و برگشتی با سرعت بالا.
7. دوربین HD کالیبراسیون صنعتی 5 مگاپیکسلی حرفه ای که برای نصب تراشه ها استفاده می شود و از لنزهای HD بدون اعوجاج 5 مگاپیکسلی پشتیبانی می کند.
8. هشت دوربین تشخیص سریع صنعتی 1 مگاپیکسلی که می توانند با تشخیص همزمان هدهای eig-ht کارایی را به میزان قابل توجهی افزایش دهند.
|
|
|

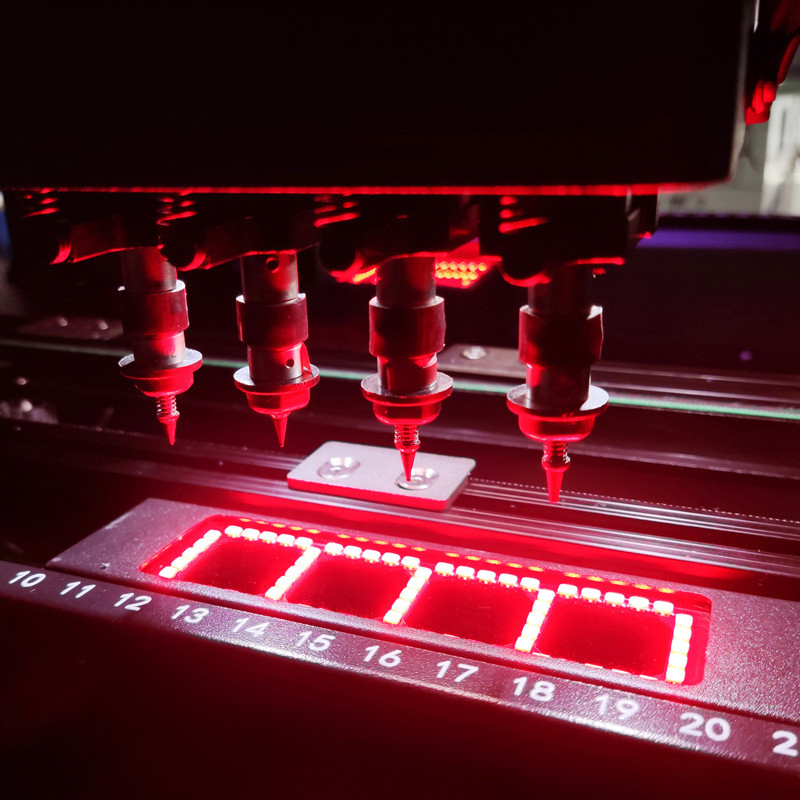

تعداد سران قرار دادن
|
8 (با دقت بالا)
|
|
تعداد سینی های آی سی
|
96
|
|
تعداد فیدرها
|
120 (با توجه به فیدر 8 میلی متری)
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.02 میلی متر
|
|
محدوده سرعت نصب
|
20000-26000 عدد در ساعت
|
|
اجزای قابل اجرا
|
مقاومت.خازن.تراشه.مهره لامپ و غیره
|
|
حداکثر مساحت PCB پشتیبانی شده
|
340*560 میلی متر
|
|
فیدرها
|
تغذیه برقی NXT، فیدر ارتعاشی، سینی آی سی و غیره
|
|
دستگاه های تشخیص
|
دوربین x2 را علامت گذاری کنید، دوربین تشخیص سریع x8.دوربین با دقت بالا x1
|
|
حداکثر ارتفاع اجزای قابل اجرا
|
≤20 میلی متر
|
|
روش های تشخیص
|
شناسایی و چیدن همزمان با هشت سر
|
|
حالت انتقال PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، موقعیت یابی خودکار PCB
|
|
علامت گذاری موقعیت
|
دستی / اتوماتیک
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
سیستم کنترل
|
سیستم کنترل HuaweiGuochuang 2021
|
|
حداکثر طول گام محور XY
|
423mm*734mm(چپ)423mm*734mm(راست)
|
|
مسیرهای محور XY
|
چهار حرکت خطی + چهار پیچ توپی زمین
|
|
حالت حرکت محور XY
|
پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درون یابی خطی یکپارچه
|
|
کنترل کامپیوتر
|
کامپیوتر کنترل صنعتی با پردازنده اینتل با کارایی بالا
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
|
4.5 میلی متر
|
|
حداکثر طول گام محور Z
|
50 میلی متر
|
|
محدوده زاویه برای کامپوننت ها
|
180 درجه
|
|
موتور
|
سرو موتور پاناسونیک AC سری MINAS A6
|
|
راننده
|
درایور DSP پرسرعت پاناسونیک
|
|
الزامات تامین هوا
|
فیلتر آب روغن، فیلتر گرد و غبار 60 لیتری و تثبیت کننده فشار هوا و غیره
|
|
تامین خلاء نازل
|
ژنراتور خلاء CKD ژاپنی که عملکرد انفجار خلاء با سرعت بالا را یکپارچه می کند
|
|
|
0.5-0.6mp
|
|
سیستم عامل
|
تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
|
|
نمایشگر بینایی
|
صفحه نمایش کنترل صنعتی 17 اینچی
|
|
|
کابل انعطاف پذیر بادوام الگوس آلمان (10 میلیون بار)
|
|
منبع تغذیه
|
220 ولت 50/60 هرتز
|
|
|
1500 وات
|
|
ابعاد ماشین
|
1740*1360*1440 میلی متر
|
|
وزن
|
1100 کیلوگرم
|
