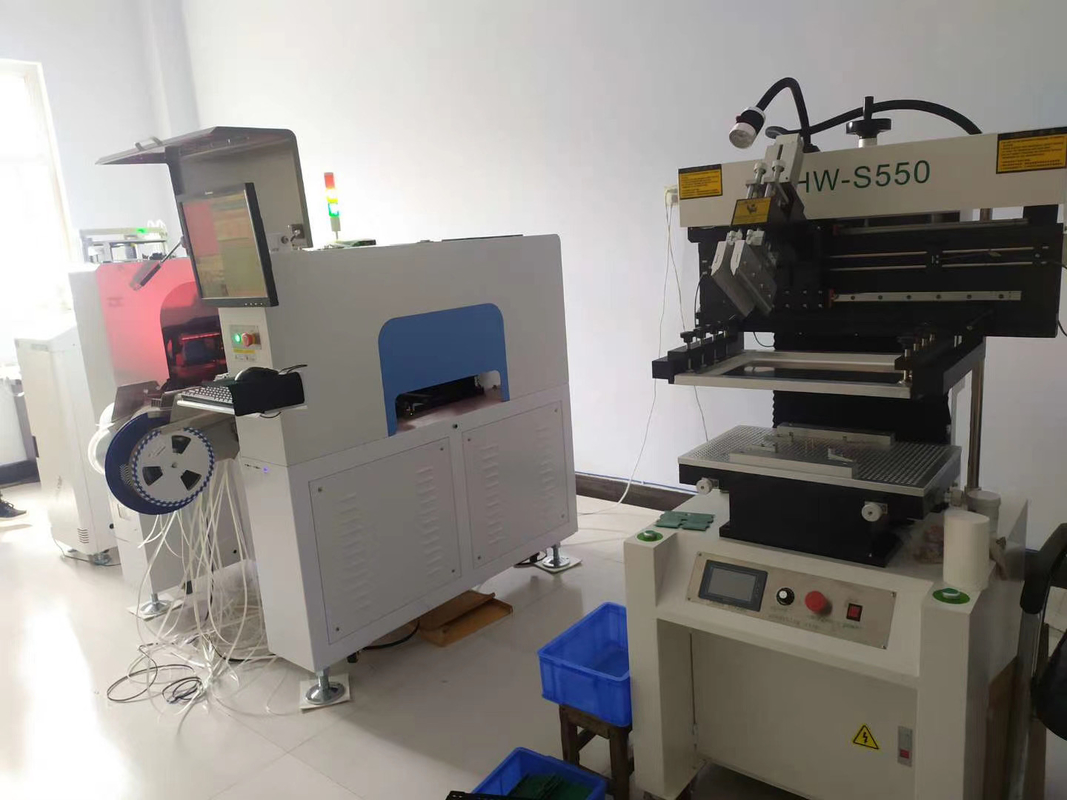

دستگاه PNP رومیزی SMT دستگاه نصب تراشه LED دستگاه انتخاب و قرار دادن دستگاه SMT HW-DSQ800-120F با 120 فیدر NXT
مقدمه
به منظور دستیابی به سرعت بالاتر، دقیق تر و سایش کمتر، SMD PICK AND PLACE MACHINE با 8 سر 10 دوربین 80 موقعیت تغذیه کننده SMD PICK AND PLACE MACHINE استفاده می کند.اتصال اتوماتیک سه مرحله ایاز چپ به راست، برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB بر اساس ویندوز XP، win7، نرم افزار ماشین به طور مستقل توسط خودمان گارانتی 1 ساله، تعمیر و نگهداری مادام العمر.
لیست قسمت
1. انتخاب و قرار دادن دستگاه: 1 مجموعه 2. پشتیبانی ثابت IC: 4 مجموعه (چهار M5*8، چهار پیچ M5*20) 3. نازل JUKI: 20Pcs(502*4503*6504*6505*3506*1) 4. نازل کالیبره جامد: 8 عدد 5. سیم برق: 1 کامپیوتر (یک منبع تغذیه خارجی ماشین) 6. پای ثابت: 4 عدد عددی (سه لایه) 7. صفحه کلید و ماوس: 1 مجموعه 8. پد جوهر کالیبراسیون نازل: 1 جعبه 9. روان کننده: 1 عدد 10.I3 کامپیوتر کنترل صنعتی (با کلید): 1 مجموعه نمایشگر 11.17 اینچی: 1 مجموعه (نمایشگر * 1، خط VGA * 1، خط برق * 1) 12. براکت: 2 مجموعه (براکت نمایش * 1 صفحه کلید و براکت ماوس*1) 13. خط اتصال نوار نقاله: 2 عدد 14. خط تنظیم پارامتر دوربین: 1 عدد (شاخه*3) 15. دسته: 2 عدد (M4*6 پیچ*6) 16. حلقه مهر و موم فیدر: 10 عدد
|
|
|
مدل
|
H8
|
|
تعداد سرهای قرارگیری
|
8 (دقت بالا)
|
|
تعداد موقعیت های فیدر
|
80 (با توجه به فیدر 8 میلی متری)
|
|
تعداد دوربین ها
|
10
علامت گذاری دوربین -----------------1
دوربین تشخیص سریع--8
دوربین با دقت بالا ----1
|
|
تعداد سینی
|
تا 48 دستگاه غیر تغذیه کننده را پشتیبانی می کند، هر ماده می تواند مختصات خود را در محدوده نصب مشخص کند و بیشتر گسترش دهد.
قابلیت دریافت سفارش تک ماشینی از بعد عملی
|
|
دقت موقعیت یابی
|
0.01 میلی متر
|
|
دقت نصب مکرر
|
0.025 میلی متر
|
|
محدوده بافر نازل
|
4.5 میلی متر
|
|
حداکثر مساحت PCB
|
500*380 میلی متر
|
|
حداکثر ارتفاع قطعات
|
7 میلی متر (قابل تنظیم تا 20 میلی متر)
|
|
حداکثر محدوده حرکتی محور Z
|
20 میلی متر
|
|
حداکثر سرعت نصب
|
15000 CPH
|
|
میانگین سرعت نصب
|
10000-12000 CPH
|
|
راهنما
|
راهنمای پیچ
|
|
موتور محرک
|
سرو موتور AC سری MINAS A6 وارداتی
|
|
سیستم درایو حرکت
|
درایو DSP با سرعت بالا وارد شده است
|
|
ریل راهنما درایو XYZ
|
راهنمای حرکت خطی دوتایی + پیچ زمینی دوبل
|
|
محدوده نصب قابل اجرا
|
مناسب برای 0201، 0402، 0603، 0805، 1206، دیود، تریود، SOT، و QFP، BGA، و غیره با گام سرب ≥0.3 میلی متر (فاصله مرکز پین
0.5 میلی متر) در 40 * 40 میلی متر
|
|
حالت ورود PCB
|
اتصال خودکار ورودی سه مرحله ای از چپ به راست، PCB خودکار
|
|
روش برنامه نویسی
|
برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
|
|
روش تنظیم آهنگ ها
|
برقی
|
|
علامت گذاری موقعیت
|
خودکار -- دستی
|
|
حالت تشخیص
|
تشخیص همزمان هشت سر
|
|
تغذیه کننده نوار
|
8،12،16،24 میلی متر و فیدر ارتعاشی (قابل اتصال به تراشه لوله)
|
|
فیدر الکترونیکی
|
گزینه
|
|
منبع خلاء نازل مکش
|
مولد خلاء روشن و خاموش پر سرعت با خلاء شکن
|
|
سیستم عامل
|
بر اساس ویندوز xp، win7، نرم افزار ماشین به طور مستقل توسط خودمان توسعه یافته است
|
|
زاویه عنصر
|
چرخش همزمان 0-360 درجه در حین حرکت
|
|
حالت عملیات X/Y
|
منحنی هوشمند پیوند شتاب و شتاب خطی
|
|
دزدگیر هوشمند
|
تصحیح خودکار، تعویض خودکار، هشدار کمبود
|
|
نمایش بصری
|
صفحه نمایش کنترل صنعتی 17 اینچی با نسبت 4: 3 رزولوشن 1280x1024
|
|
منبع تغذیه
|
220/110 ولت 50/60 هرتز
|
|
توان متوسط
|
1000 وات
|
|
هوای فشرده
|
0.5-0.6Mpa
|
|
حداقل حجم خروجی از منبع تامین هوا
|
80-120 لیتر در دقیقه، حجم بیش از 60 لیتر است
|
|
الزامات کیفیت منبع هوا
|
فیلتر آب روغن؛≥60L، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره
|
|
وزن
|
670 کیلوگرم
|
|
بعد، ابعاد، اندازه
|
142*137*135 سانتی متر
|
8 سر + 80 موقعیت فیدر +سروو موتور + ریل راهنما + اتصال خودکار ورودی سه مرحله ای
دقت بالا + بهترین برای 0201
